Samsung Galaxy Watch7 de 44 mm

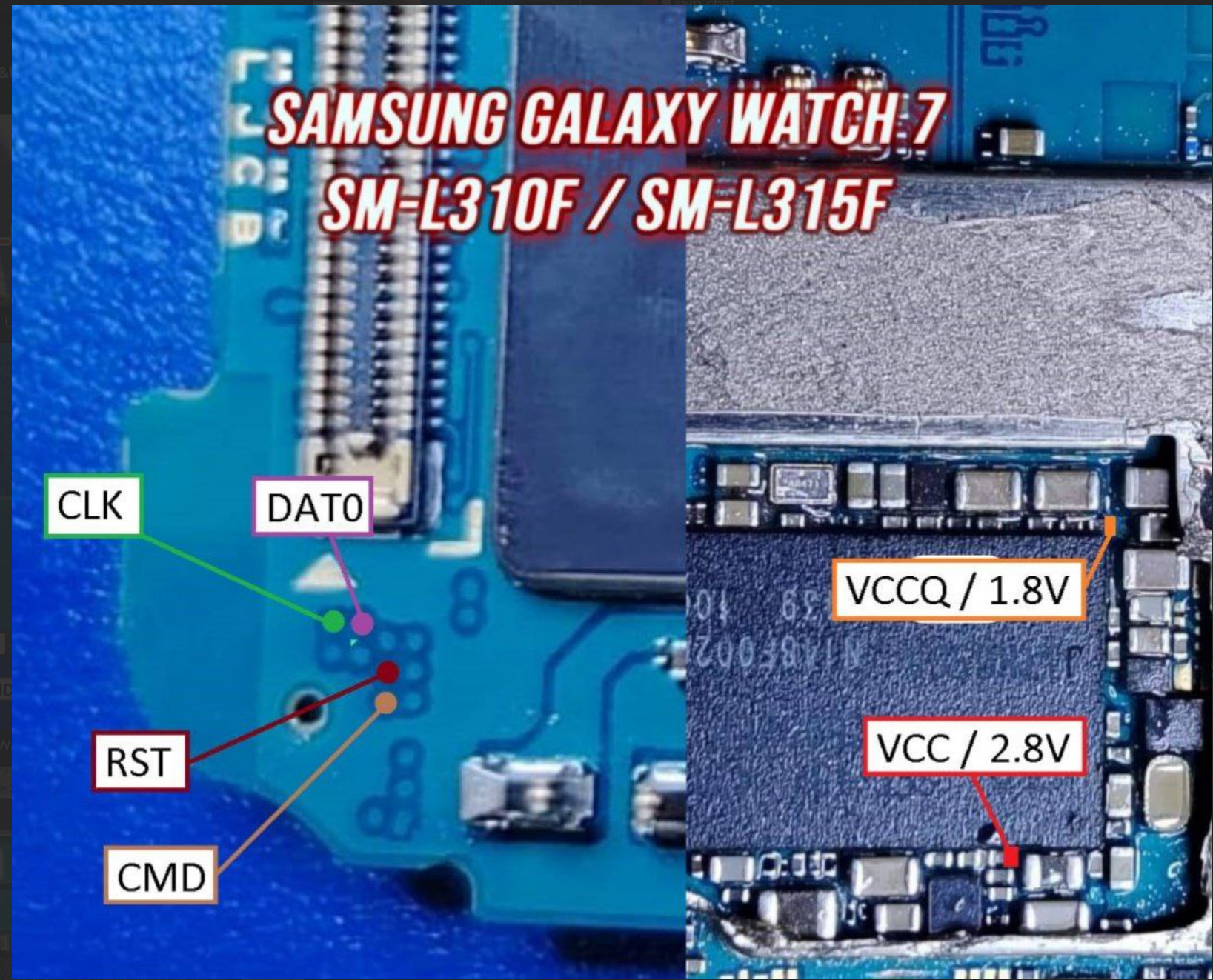

Pinout ISP eMMC para la placa del Samsung Galaxy Watch7, referencia técnica SM-L310F / SM-L315F mostrada en la imagen.
Samsung identifica oficialmente la versión Bluetooth de 44 mm como SM-L310; SM-L315F corresponde a la familia LTE de 44 mm. El sufijo SM-L310F se conserva aquí para facilitar la búsqueda de la referencia usada en reparación.
Puntos señalados:
- CLK — reloj eMMC.
- DAT0 — línea de datos 0.
- CMD — línea de comando.
- RST — reinicio.
- VCCQ 1.8 V — alimentación de interfaz.
- VCC 2.8 V — alimentación principal indicada en la placa.
⚠️ Confirma la revisión exacta de la placa y mide las líneas de alimentación antes de conectar el programador. Utiliza GND común, cableado corto y una frecuencia inicial baja.
