Samsung Galaxy S25 5G
Pinout ISP UFS para el Samsung Galaxy S25 5G, modelo internacional SM-S931B / SM-S931B/DS.

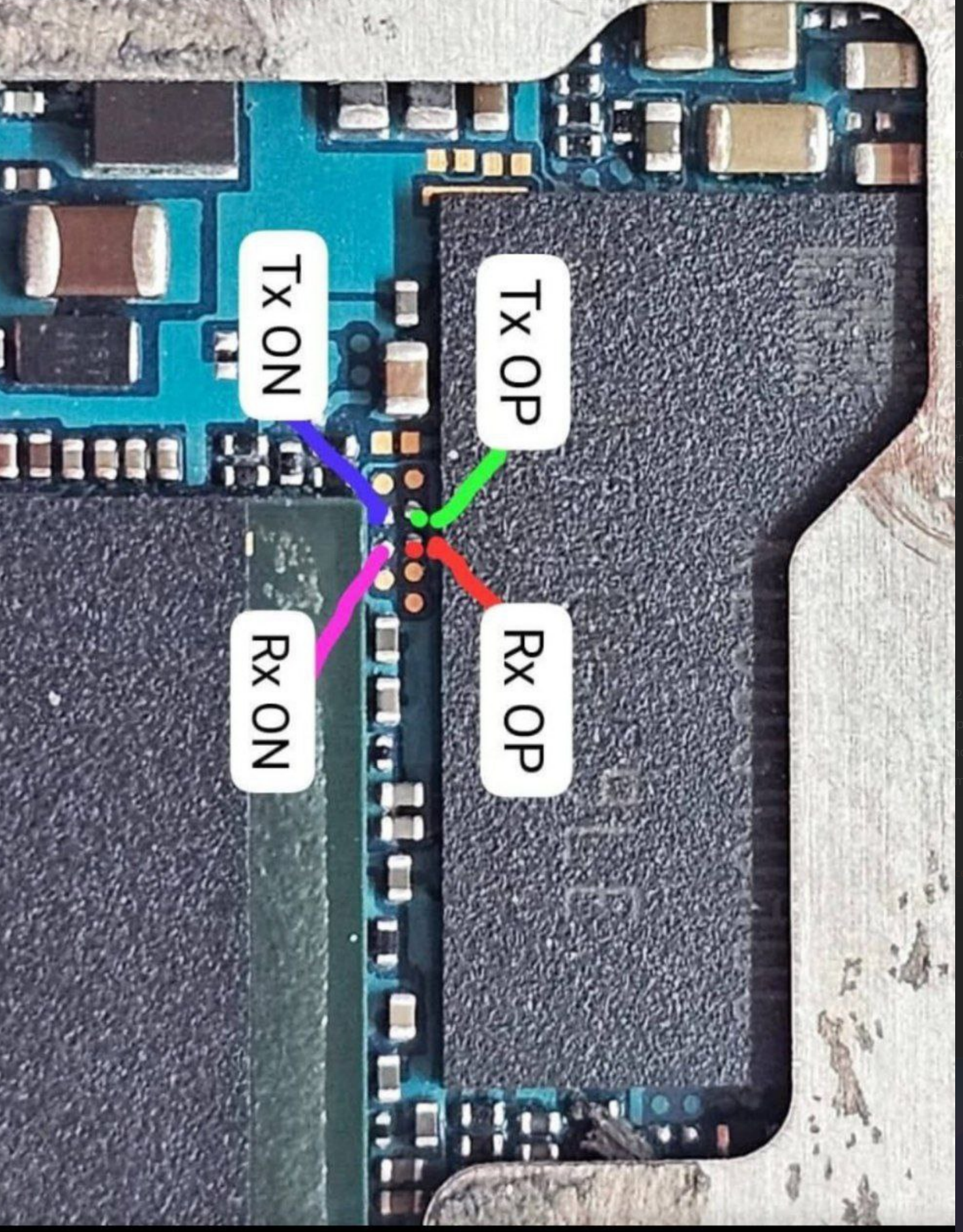

La imagen identifica cuatro puntos diferenciales junto al almacenamiento y el procesador:
- TX ON — transmisión negativa (TX0N).
- TX OP — transmisión positiva (TX0P).
- RX ON — recepción negativa (RX0N).
- RX OP — recepción positiva (RX0P).
⚠️ Los rótulos ON/OP de la imagen equivalen a N/P. Confirma la orientación y revisión de la placa, localiza RST_N y las alimentaciones con boardview o medición, y comienza con frecuencia baja. No alimentes la placa desde dos fuentes al mismo tiempo.
