Samsung Galaxy A24 4G

Pinout ISP UFS para Samsung Galaxy A24 4G, referencia SM-A245M, con plataforma MediaTek Helio G99 (MT6789).

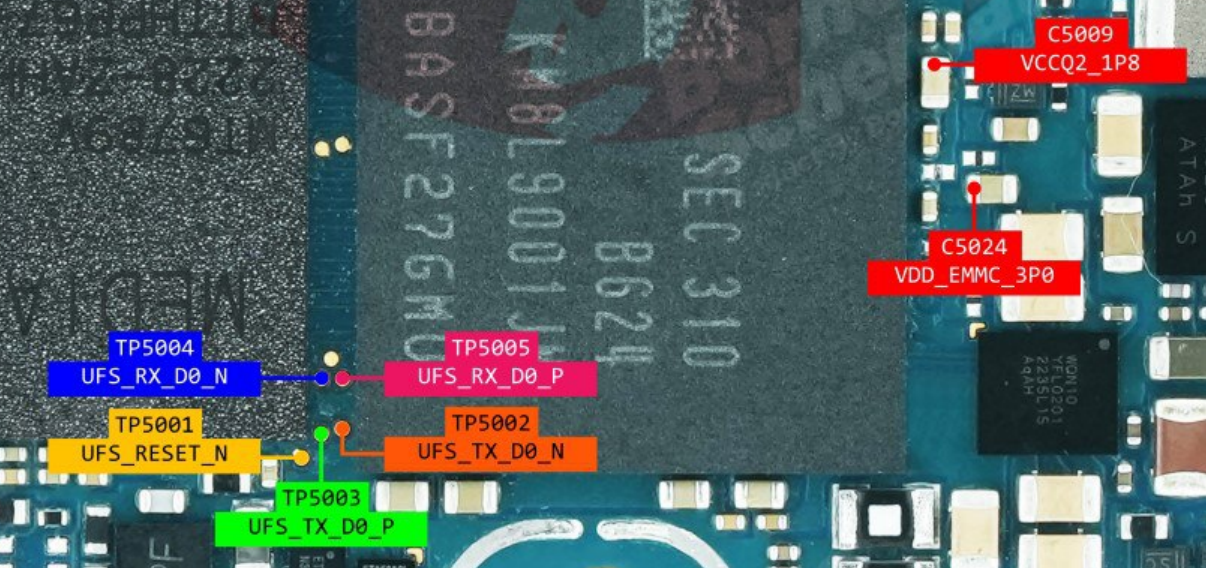

Puntos identificados en la imagen:

  • TP5004 – UFS_RX_D0_N y TP5005 – UFS_RX_D0_P.
  • TP5002 – UFS_TX_D0_N y TP5003 – UFS_TX_D0_P.
  • TP5001 – UFS_RESET_N.
  • C5009 – VCCQ2 1.8 V y C5024 – VDD 3.0 V.

⚠️ Verifica la referencia SM-A245M y la revisión de la placa antes de conectar. No inyectes voltaje ni sueldes sin confirmar GND, las tensiones reales y la configuración de tu adaptador UFS.

Samsung Galaxy A24 4G SM-A245M – UFS ISP Pinout
