🔬 Guía Técnica: Pinout ISP UFS Direct para Samsung Galaxy S24 FE (SM-S721B)

Diagrama de prueba y conexión directa UFS ISP para el dispositivo flagship Samsung Galaxy S24 FE (Número de modelo técnico: SM-S721B / Procesador Samsung Exynos 2400e 4nm).

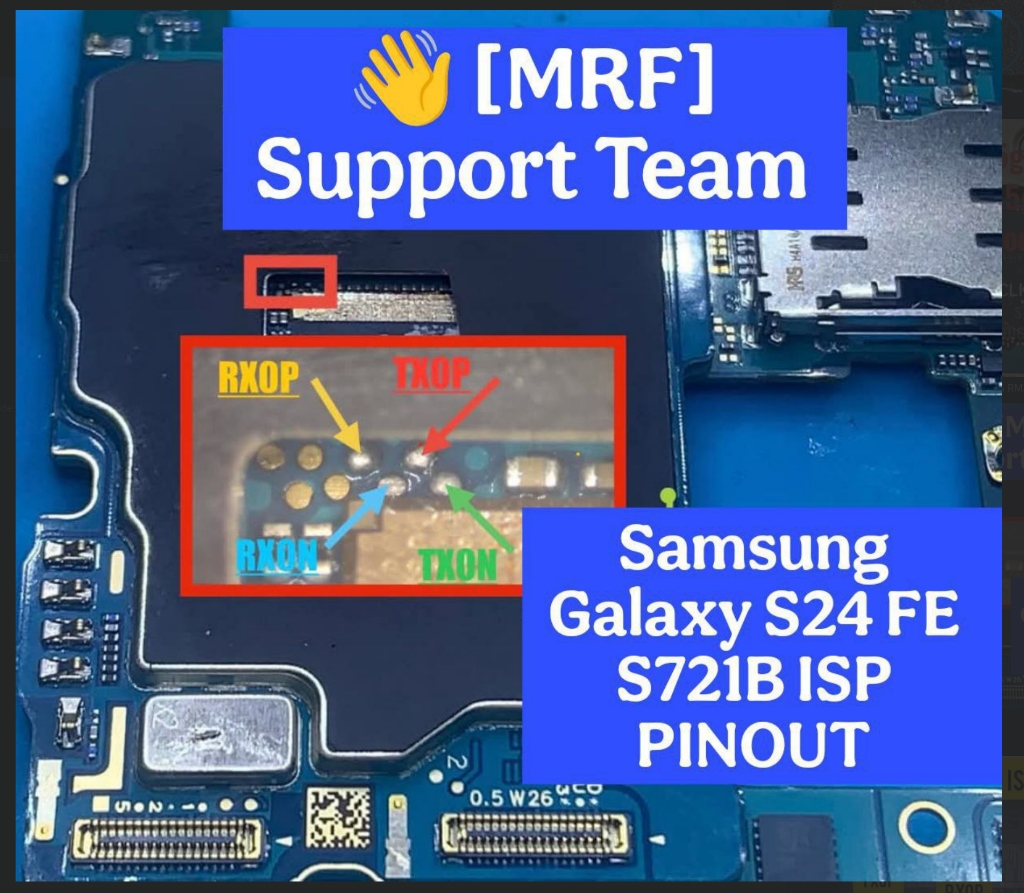

Pinout ISP UFS Samsung Galaxy S24 FE SM-S721B

📌 Puntos de Conexión UFS (Direct UFS Testpoints)

Identificación precisa de los puntos de testpoint y líneas de señal UFS en la tarjeta madre (Créditos: [MRF] Support Team):

  • 🟡 RX0P (Receiver Positive Channel 0)
  • 🔵 RX0N (Receiver Negative Channel 0)
  • 🔴 TX0P (Transmitter Positive Channel 0)
  • 🟢 TX0N (Transmitter Negative Channel 0)

⚙️ Especificaciones Técnicas del Dispositivo:

  • Modelo: Samsung Galaxy S24 FE (SM-S721B)
  • Procesador (SoC): Samsung Exynos 2400e (4nm) Deca-Core
  • Tecnología de Memoria: UFS 3.1 / UFS 4.0
  • Herramientas de Servicio Compatibles: EasyJTAG Plus V2 (UFS Direct), Medusa Pro II, MIPITESTER, UFI UFS Toolset, UnlockTool, Pandora Box.
  • Utilidad en Taller: Conexión directa UFS para Dump de firmware stock, respaldo de particiones de radiofrecuencia (EFS, SEC_EFS, NVRAM) para reparación de IMEI/Banda Base, desvinculación de FRP (Google Account), solución de brickeos por software y bootloop.
