🔬 Pinout ISP UFS Samsung Galaxy S23 FE (SM-S711B)

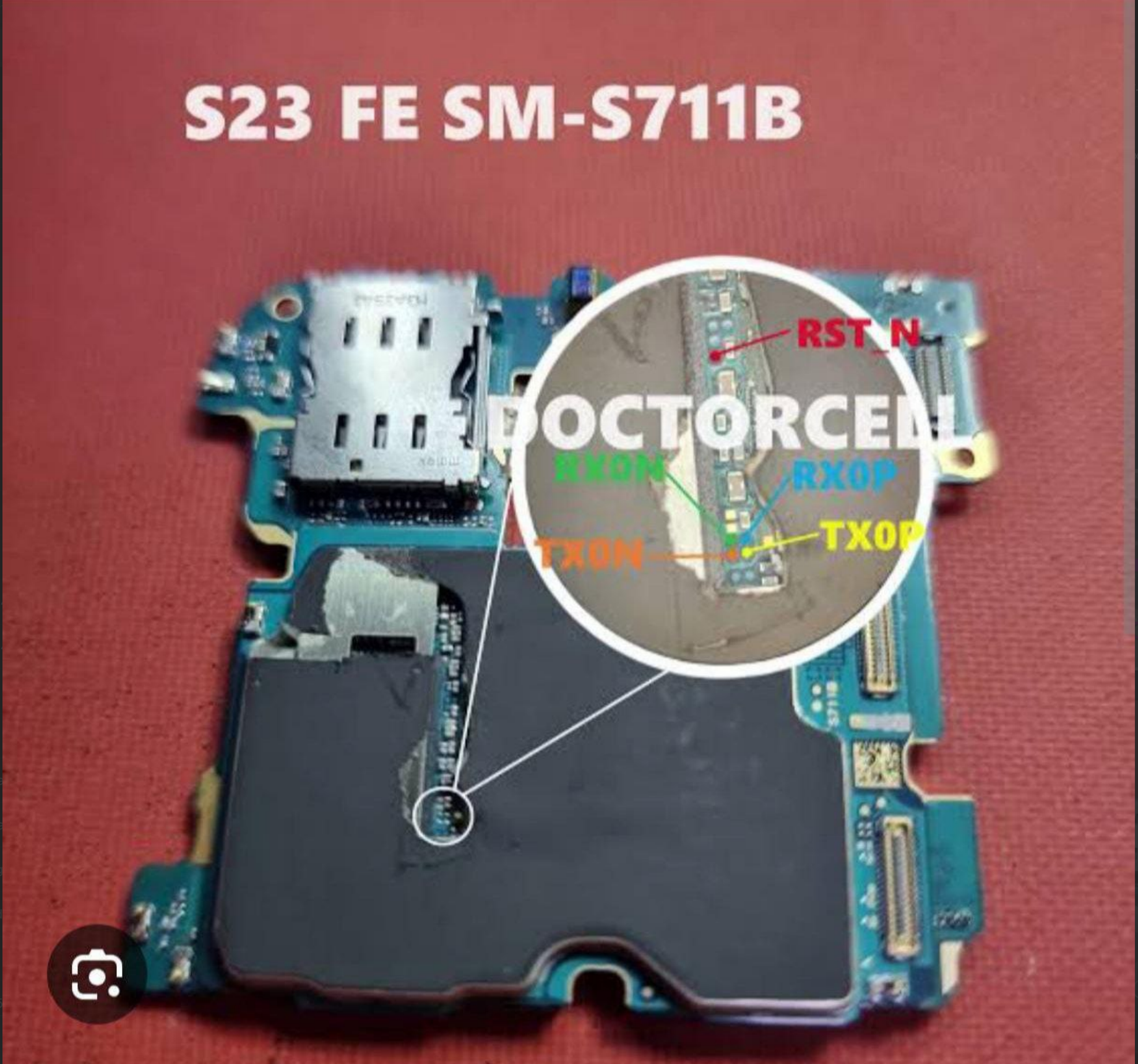

Diagrama de puntos UFS ISP para el Galaxy S23 FE internacional SM-S711B.
📱 Modelo investigado
| Dato | Información |
|---|---|
| Modelo | Samsung Galaxy S23 FE |
| Código | SM-S711B |
| SoC | Samsung Exynos 2200 |
| Almacenamiento | UFS; confirma revisión de placa antes de intervenir |
Samsung confirma el SM-S711B y el procesador Exynos 2200 en su ficha oficial. Otras variantes regionales pueden tener placa diferente: compara siempre la fotografía. Samsung oficial
📌 Puntos visibles
- 🟢 RX0N y 🔵 RX0P — recepción diferencial.
- 🟠 TX0N y 🟡 TX0P — transmisión diferencial.
- 🔴 RST_N — reset activo en bajo.
⚠️ La imagen no etiqueta VCC, VCCQ ni GND. Verifica alimentación, tierra, continuidad y niveles con el esquema y el manual del programador.
Material educativo para reparación autorizada; no sustituye el esquema de la placa.
