🔬 Guía Técnica: Pinout ISP UFS Direct para Samsung Galaxy A55 5G (SM-A556M)

Diagrama de laboratorio y puntos de testpoint UFS Direct para el dispositivo Samsung Galaxy A55 5G (SM-A556M). Permite trabajar sobre la memoria del teléfono sin desoldar el chip, ideal para dump de particiones, reparación de IMEI / EFS, desvinculación de Cuenta Samsung / FRP y desbrickeo general.

ℹ️ Pinout para memoria UFS. El bus UFS es serie diferencial y usa las líneas TX/RX, REF_CLK y RST. Los voltajes típicos son VCC 1.8 V y VCCQ 1.2 V.

Pinout ISP UFS Samsung Galaxy A55 5G SM-A556M

📌 Puntos de Conexión UFS Direct (Testpoints)

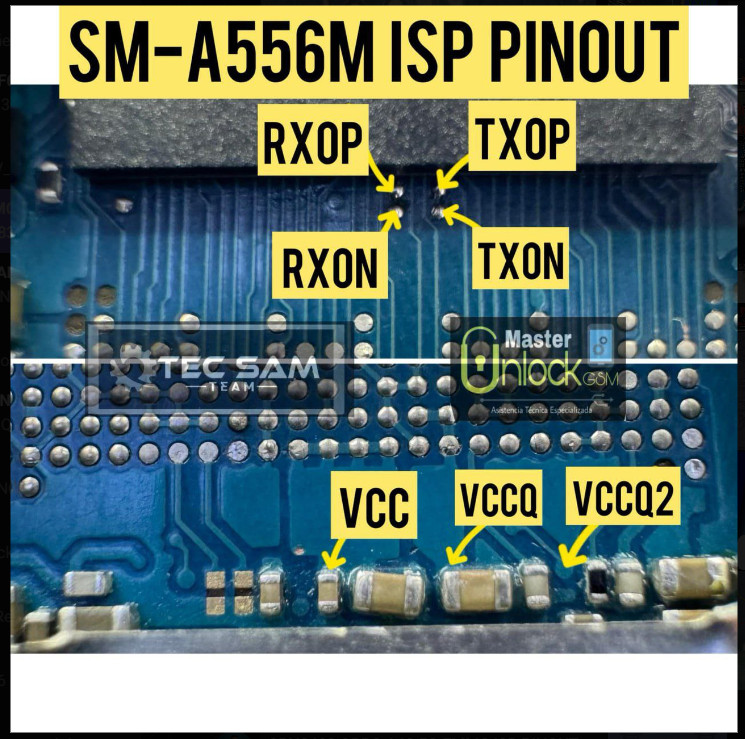

Ubicación exacta de las líneas del bus UFS y voltajes en la placa (Créditos: TEC SAM Team sobre imagen original publicada por Master Unlock GSM · Academia Teórico Evaluativa):

  • 🟡 REF CLK — Referencia de reloj del bus UFS
  • 🔵 RX0P — Línea diferencial de recepción +
  • 🔵 RX0N — Línea diferencial de recepción −
  • 🔴 TX0P — Línea diferencial de transmisión +
  • 🔴 TX0N — Línea diferencial de transmisión −
  • ⚫ RST — Reset de la memoria UFS
  • ⚡ VCC — Alimentación principal de la memoria UFS (1.8 V)
  • ⚡ VCCQ — Alimentación del bus / nivel lógico del host (1.2 V)
  • ⚡ VCCQ2 — Segunda línea de alimentación del bus UFS (1.2 V, común en SoCs Exynos de la serie A5x)
  • ⚫ GND — Tierra de referencia

⚙️ Especificaciones de la Placa y Dispositivo:

  • Modelo: Samsung Galaxy A55 5G (SM-A556M)
  • Procesador (SoC): Samsung Exynos 1480
  • Memoria: UFS 3.1
  • Cajas de Herramientas Compatibles (UFS Direct): Medusa Pro II, EasyJTAG Plus V2 (UFS Direct), UFI Box (adaptador UFS), MIPITESTER, UnlockTool, Pandora Box.
  • Utilidad Técnica: Lectura/Escritura directa de la memoria UFS, respaldo y restauración de zona EFS / NVRAM (IMEI y Banda Base), remoción de Cuenta Samsung / FRP, solución de brickeos por software o reinicios constantes.

🔧 Aplicaciones Técnicas

  1. Dump de particiones completas (boot, recovery, modem, EFS, persist).
  2. Reparación de IMEI y carpeta EFS cuando el equipo no tiene servicio.
  3. Desvinculación de Cuenta Samsung / FRP con los datos extraídos.
  4. Desbrickeo tras un flasheo interrumpido o un firmware corrupto.
  5. Clonado de memoria en placa virgen para ahorrar tiempo en pinouts iguales.

⚠️ Recomendaciones

  • Trabaja con cables cortos y trenzados para las líneas diferenciales (TX/RX) — desbalance = errores CRC y fallos de lectura.
  • Conecta GND del programador a un punto de tierra cercano al BGA de la memoria UFS.
  • Verifica con multímetro el voltaje real de VCC y VCCQ antes de alimentar el programador. En UFS VCC = 1.8 V y VCCQ = 1.2 V.
  • En este modelo VCCQ2 también a 1.2 V — no aplicar 3.3 V bajo ningún motivo.
  • Si la herramienta no detecta la memoria, revisa primero REF CLK y luego RST.
  • No alimentes la placa del teléfono durante el ISP: el programador debe ser la fuente.
  • Este pinout aplica solo a memorias UFS. Confirma con multímetro el tipo de memoria en placa antes de usar este diagrama.

⚠️ Aviso legal: esta información es únicamente con fines educativos y de reparación profesional. El uso indebido de estas técnicas puede romper el equipo o violar garantías. Úsala solo sobre dispositivos de tu propiedad o con autorización expresa.
