Samsung Galaxy A54 5G
Diagrama actualizado de conexión ISP UFS para Samsung Galaxy A54 5G, referencia SM-A546E, con procesador Samsung Exynos 1380.

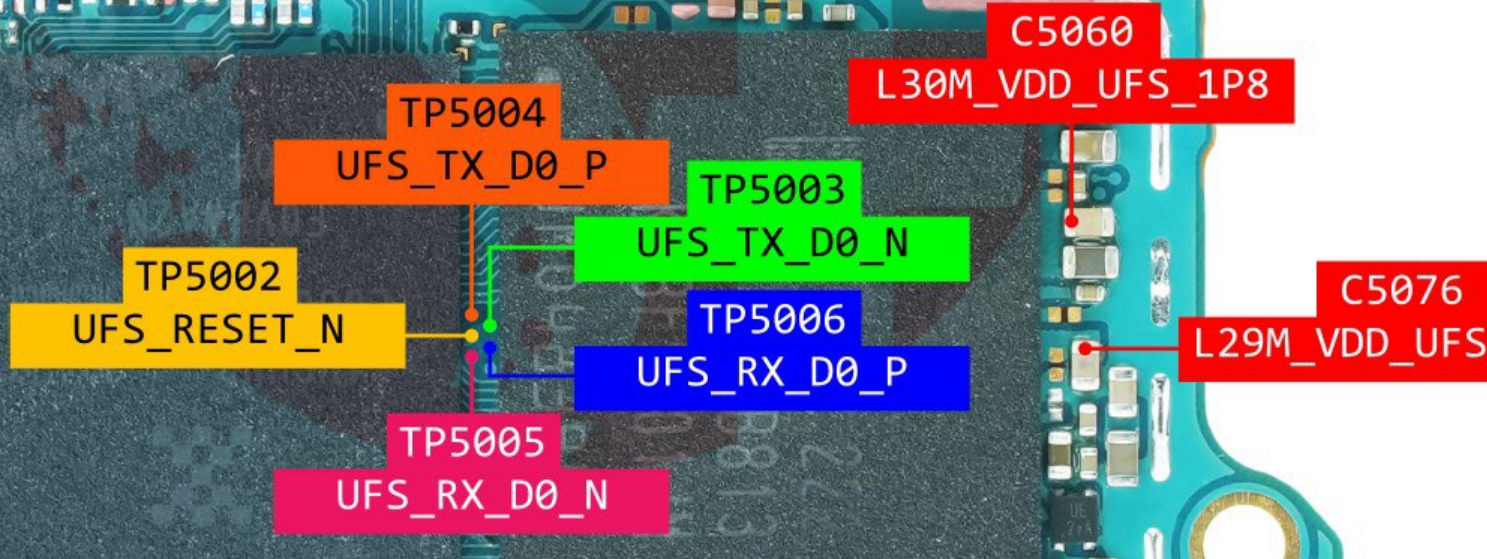

Puntos identificados en la imagen:
- TP5004 – UFS_TX_D0_P y TP5003 – UFS_TX_D0_N.
- TP5006 – UFS_RX_D0_P y TP5005 – UFS_RX_D0_N.
- TP5002 – UFS_RESET_N.
- C5060 – L30M_VDD_UFS_1P8 y C5076 – L29M_VDD_UFS.
⚠️ Confirma la referencia SM-A546E y la revisión de la placa. Las variantes A546B/U pueden tener puntos diferentes. Verifica GND y tensiones antes de conectar el programador.
