🔬 Pinout ISP UFS: Samsung Galaxy A34 5G (SM-A346M)
Diagrama de puntos de conexión directa para la memoria UFS del Galaxy A34 5G, modelo latinoamericano SM-A346M.
📱 Modelo investigado
| Dato | Información |
|---|---|
| Modelo | Samsung Galaxy A34 5G |
| Código | SM-A346M |
| SoC | MediaTek Dimensity 1080 |
| Almacenamiento | UFS; confirma la revisión antes de intervenir |
Samsung identifica oficialmente el SM-A346M como Galaxy A34 5G. Otras variantes A346B/E/N pueden tener placas y testpoints diferentes; no intercambies el diagrama sin comparar la placa. Ficha oficial Samsung

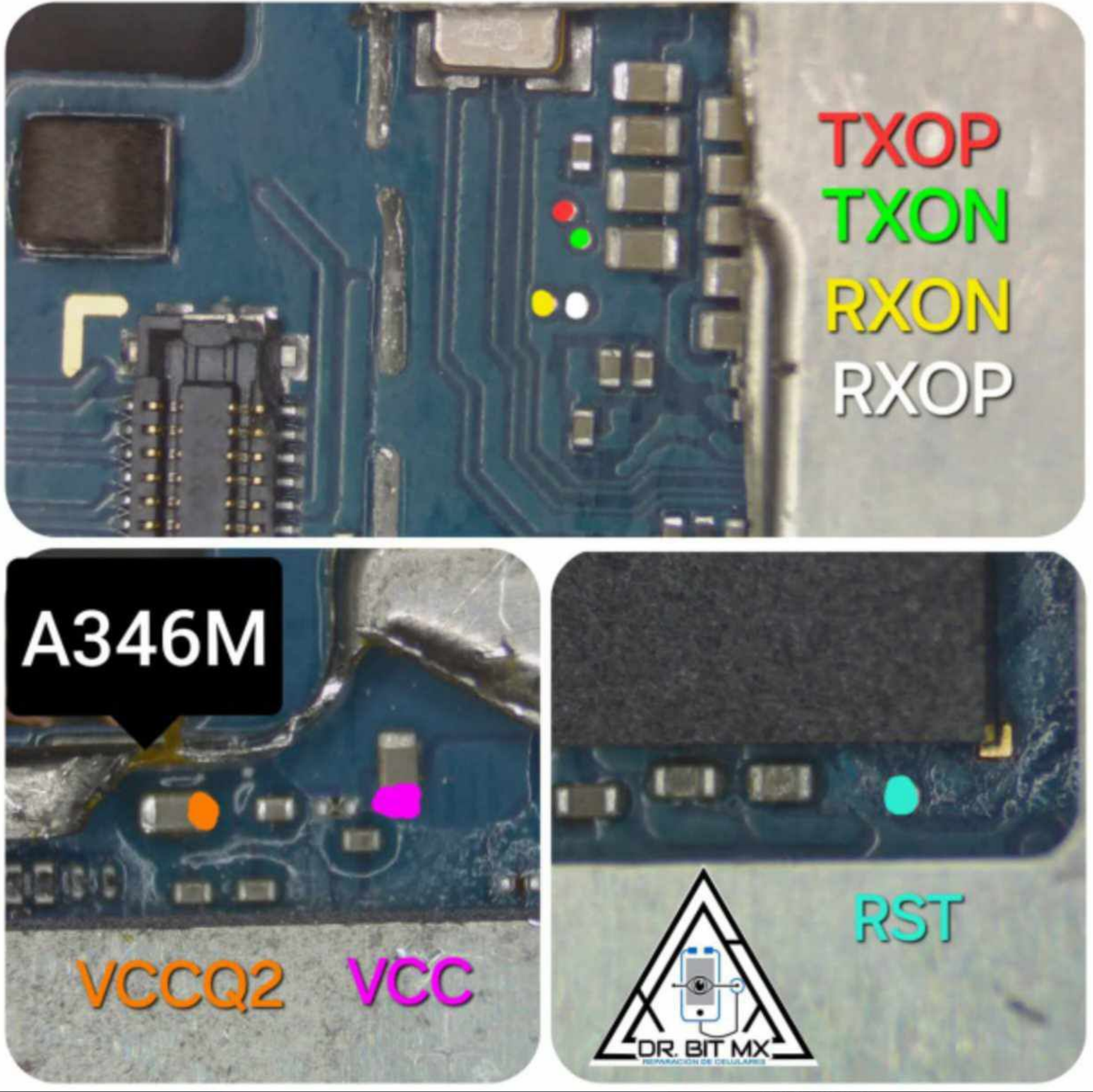

📌 Puntos visibles
- 🔴 TX0P / 🟢 TX0N — par diferencial de transmisión.
- 🟡 RX0N / ⚪ RX0P — par diferencial de recepción.
- 🟠 VCCQ2 — alimentación lógica indicada en la imagen.
- 🟣 VCC — alimentación principal indicada en la imagen.
- 🩵 RST — reset de UFS.
⚠️ La imagen no rotula GND ni todos los voltajes. Verifica VCC/VCCQ, tierra, continuidad y niveles con el esquema y el manual de tu programador; no energices solo por color.
🧰 Comprobación segura
- Confirma SM-A346M en etiqueta, recovery o software de diagnóstico.
- Desconecta batería y fuentes externas.
- Compara blindajes, conectores y componentes con la fotografía.
- Mantén los pares TX/RX cortos, separados y sin invertir polaridad.
- Lee identificación y realiza respaldo antes de escribir.
Material educativo para reparación autorizada; no sustituye el esquema de la placa.
