🔬 Guía Técnica: Pinout ISP UFS Direct para Samsung Galaxy A15 5G (SM-A156M)
Diagrama de laboratorio y puntos de testpoint UFS ISP para el dispositivo Samsung Galaxy A15 5G (Número de modelo técnico: SM-A156M / Procesador MediaTek Dimensity 6100+ MT6835V).
📌 Puntos de Conexión UFS (Direct UFS Testpoints)

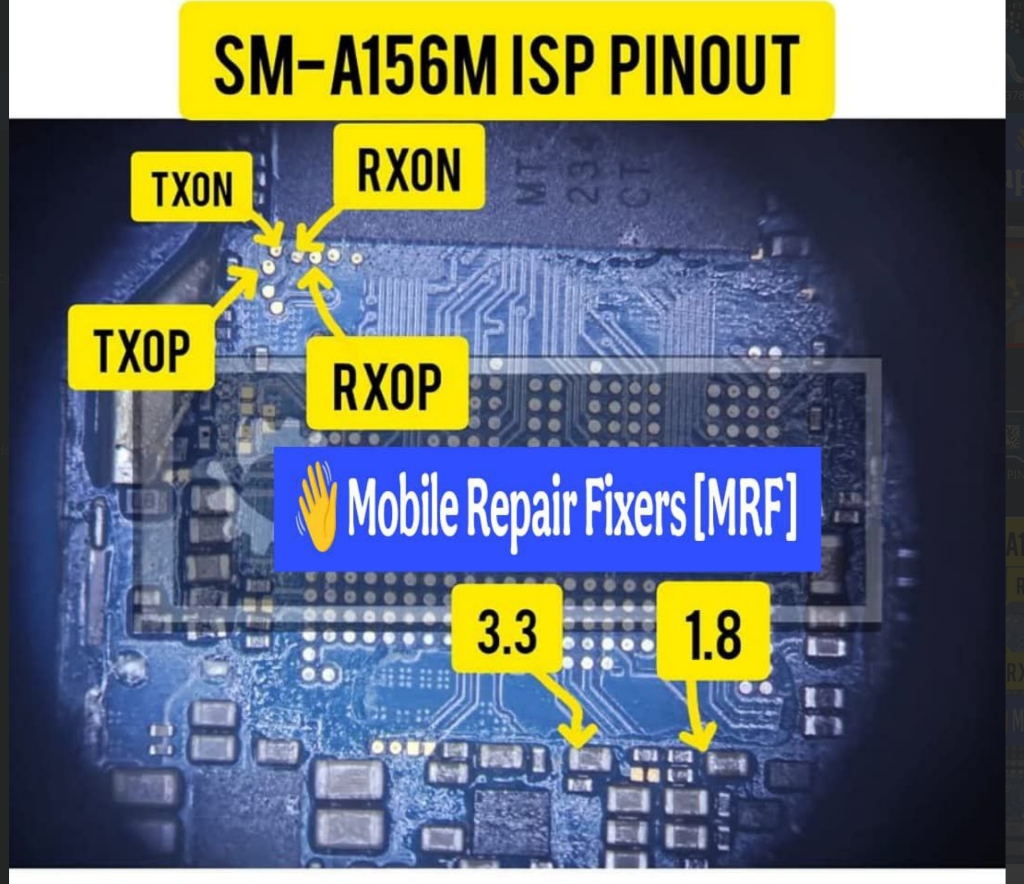

Ubicación exacta de las líneas de comunicación UFS y voltajes en la placa (Créditos: Mobile Repair Fixers [MRF]):
- 🔴 TX0N (Transmitter Negative Channel 0)
- 🔴 TX0P (Transmitter Positive Channel 0)
- 🟡 RX0N (Receiver Negative Channel 0)
- 🟡 RX0P (Receiver Positive Channel 0)
- ⚡ 3.3V (Línea de Alimentación VCC 3.3V)
- ⚡ 1.8V (Línea de Alimentación VCCQ 1.8V)
⚙️ Especificaciones de la Placa y Dispositivo:
- Modelo: Samsung Galaxy A15 5G (
SM-A156M) - Procesador (SoC): MediaTek Dimensity 6100+ (MT6835V) - 6nm Octa-Core
- Memoria: UFS 2.2
- Cajas de Herramientas Compatibles: EasyJTAG Plus V2 (UFS Direct), Medusa Pro II, MIPITESTER, UFI UFS Tool, UnlockTool, Pandora Box.
- Utilidad Técnica: Lectura/Escritura de dump UFS, respaldo y restauración de zona EFS / NVRAM (IMEI y Banda Base), remoción de Cuenta Google / FRP, solución de brickeos por software o reinicios constantes.
