🔬 Guía Técnica: Pinout ISP UFS Direct para Realme 14 Pro 5G
Diagrama de laboratorio y guía de soldadura de líneas UFS ISP para el dispositivo Realme 14 Pro 5G.

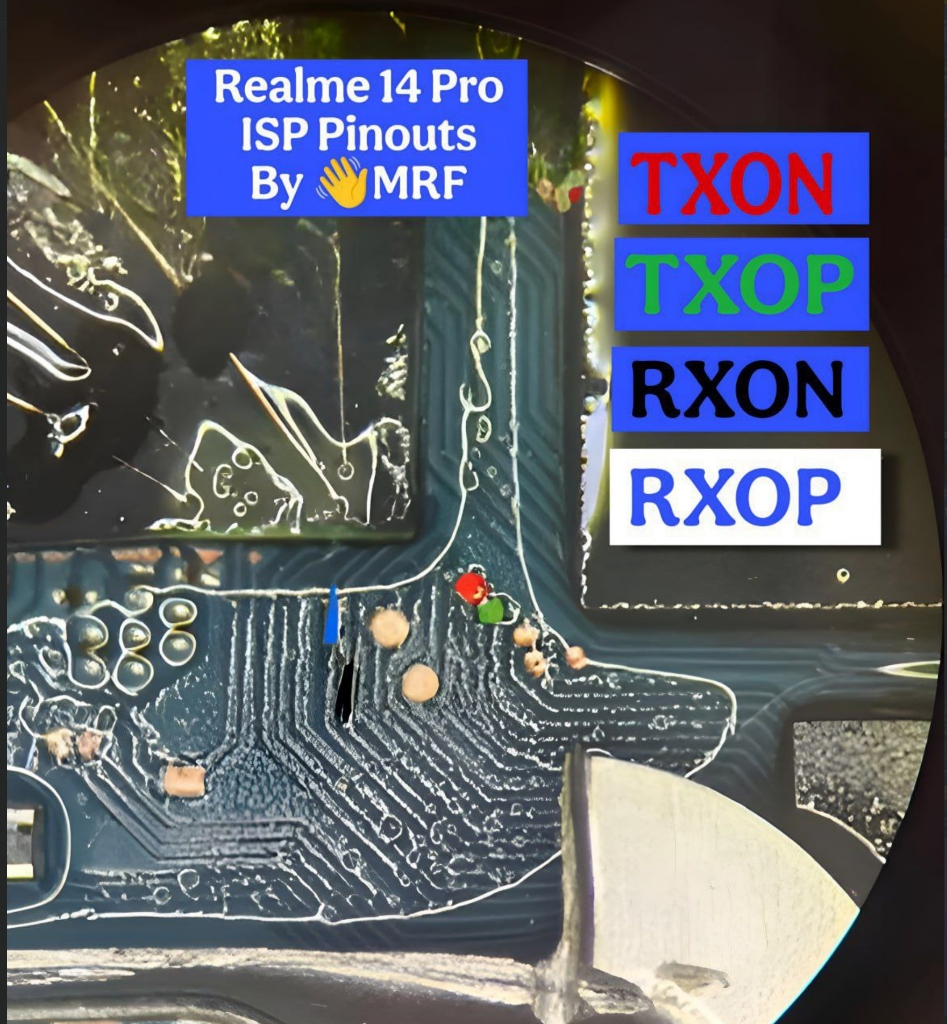

📌 Puntos de Conexión UFS (Direct UFS Testpoints)
Ubicación microscópica de las líneas de transmisión y recepción UFS en la placa principal (Créditos: Mobile Repair Fixers [MRF]):
- 🔴 TX0N (Transmitter Negative Channel 0)
- 🟢 TX0P (Transmitter Positive Channel 0)
- 🖤 RX0N (Receiver Negative Channel 0)
- 🔵 RX0P (Receiver Positive Channel 0)
⚙️ Especificaciones del Dispositivo y Compatibilidad:
- Modelo: Realme 14 Pro 5G
- Tecnología de Almacenamiento: UFS Direct
- Herramientas de Servicio Compatibles: EasyJTAG Plus V2 (UFS Adapter), Medusa Pro II, MIPITESTER, UFI UFS Toolset, UnlockTool, Pandora Box.
- Utilidad Técnica en Taller: Lectura y respaldo completo de dumps de memoria UFS, recuperación de IMEI / Banda base (particiones NVDATA/NVRAM/EFS), remoción de cuenta FRP (Google) y reparación de teléfonos muertos por fallo de software.
