🔬 Guía Técnica: Pinout ISP UFS Direct en Procesador Qualcomm Snapdragon 778G / 778G+ (SM7325)
Esquema de raspado (grinding / CPU drill pinout) y conexión UFS ISP sobre el encapsulado del SoC Qualcomm Snapdragon 778G 5G / Snapdragon 778G+ 5G (Número de parte técnico: SM7325 / SM7325-0-AB).

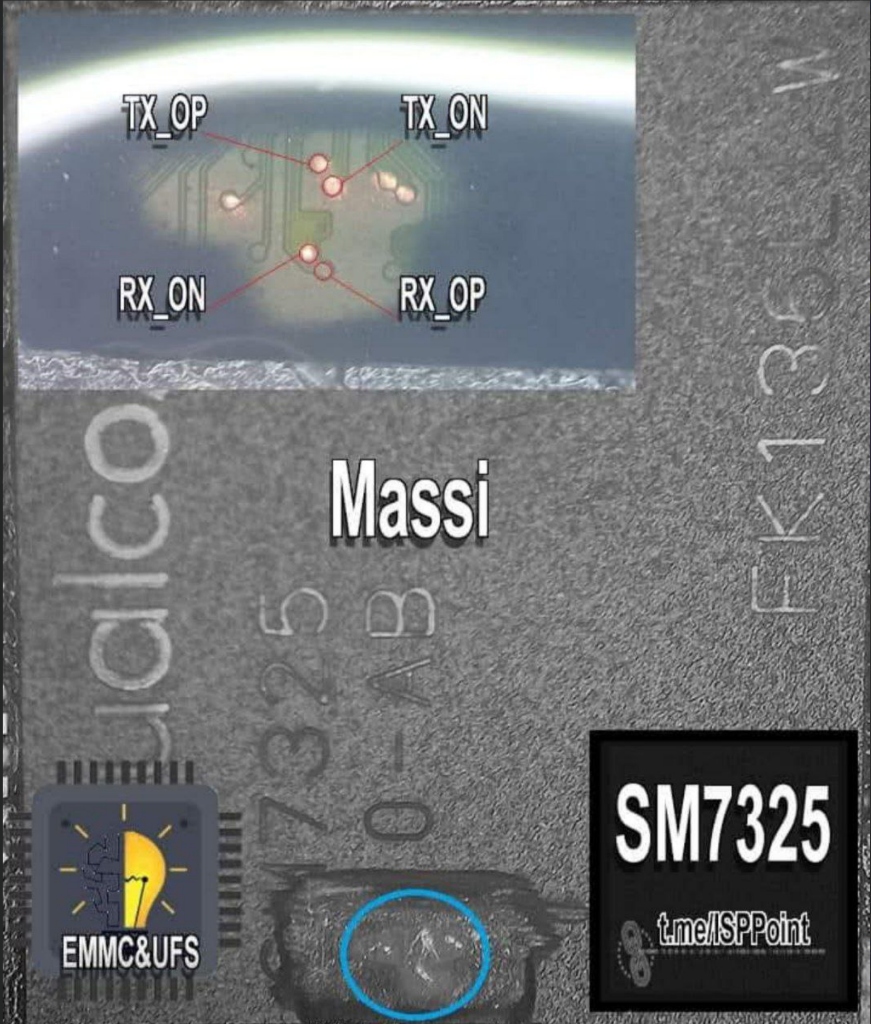

📌 Puntos de Conexión UFS ISP en CPU (Direct SoC Pinouts)
Puntos microscópicos de soldadura al descubrir las capas superiores del procesador (Créditos: Massi / EMMC&UFS t.me/ISPPoint):
- 🔴 TX_0P (Transmitter Positive Channel 0)
- 🔴 TX_0N (Transmitter Negative Channel 0)
- 🔵 RX_0N (Receiver Negative Channel 0)
- 🔵 RX_0OP (Receiver Positive Channel 0)
📱 Lista de Celulares que usan la CPU Qualcomm Snapdragon 778G / 778G+ (SM7325):
🔹 Samsung Electronics:
- Samsung Galaxy A52s 5G (
SM-A528B,SM-A528N,SM-A528U) - Samsung Galaxy M52 5G (
SM-M526BR) - Samsung Galaxy Tab S7 FE 5G (
SM-T736B) - Samsung Galaxy XCover 6 Pro (
SM-G736B)
🔹 Xiaomi / POCO / Redmi:
- POCO X5 Pro 5G (
22101320G,22101320I) - Xiaomi 12 Lite 5G (
2203129G) - Xiaomi 11 Lite 5G NE (
2109119DG,2109119DI) - Xiaomi Civi / Xiaomi Civi 1S
🔹 Motorola:
- Motorola Edge 20 (Snapdragon 778G)
- Motorola Edge 30 5G (Snapdragon 778G+)
🔹 Honor:
- Honor 50 / Honor 50 Pro
- Honor 60 / Honor 60 Pro
- Honor 70 5G (Snapdragon 778G+)
🔹 Nothing Phone:
- Nothing Phone (1) (Snapdragon 778G+ 5G)
🔹 Realme:
- Realme GT Master Edition (
RMX3360,RMX3363) - Realme Q3s / Realme Q5i
🔹 Vivo / iQOO:
- iQOO Z6 Pro 5G / iQOO Z5 5G
- Vivo T1 5G
⚙️ Especificaciones Técnicas y Herramientas:
- SoC: Qualcomm Snapdragon 778G 5G / 778G+ 5G (
SM7325) - 6nm TSMC - Tipo de Almacenamiento: UFS 2.2 / UFS 3.1
- Cajas de Herramientas Compatibles: EasyJTAG Plus V2 (UFS Direct), Medusa Pro II, MIPITESTER, UFI UFS Tool, UnlockTool, Pandora Box.
- Utilidad Profesional: Dump de memoria UFS directa, lectura/restauración de datos de calibración de radiofrecuencia (EFS/SEC_EFS/MODEM), desbloqueos de FRP y recuperación de equipos en ladrillo (dead boot).
