🔬 Pinout ISP UFS Direct: OPPO Reno11 F 5G (CPH2603)

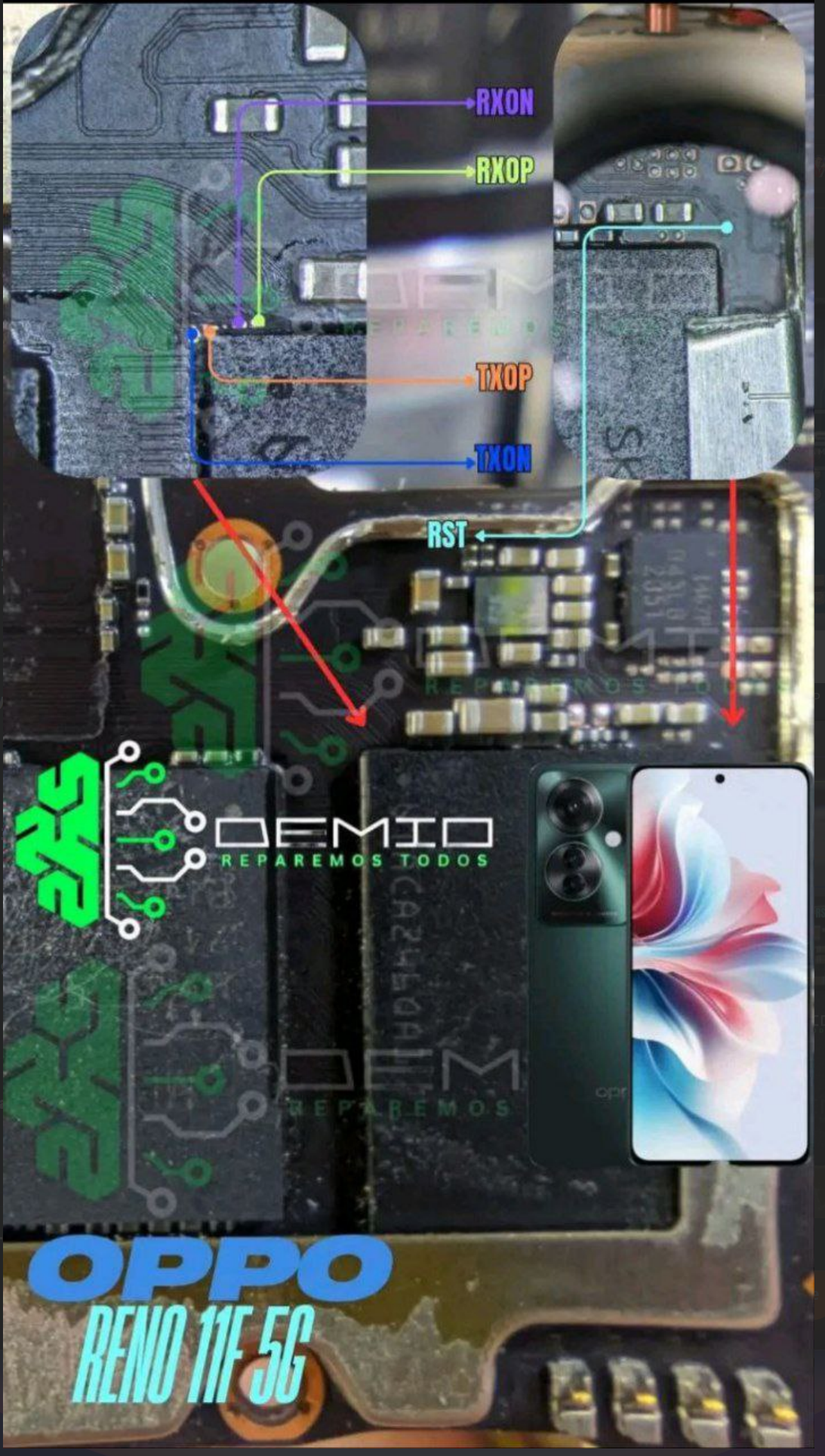

Diagrama de conexión directa para la memoria UFS 3.1 del OPPO Reno11 F 5G, código de producto CPH2603. La imagen identifica las parejas diferenciales de datos y la línea de reset alrededor del encapsulado UFS.

✅ Identificación investigada: este equipo no debe confundirse con el OPPO Reno11 5G CPH2599, que usa otra publicación y otra placa. OPPO identifica oficialmente el Reno11 F 5G como CPH2603.

Pinout ISP UFS OPPO Reno11 F 5G CPH2603

📱 Ficha técnica confirmada

Dato Información verificada
Marca y modelo OPPO Reno11 F 5G
Código de modelo CPH2603
Procesador MediaTek Dimensity 7050, ocho núcleos, proceso de 6 nm
GPU ARM Mali-G68 MC4
Configuración oficial 8 GB RAM + 256 GB ROM
Tipo de almacenamiento UFS 3.1
Sistema de lanzamiento ColorOS 14
Tipo de conexión mostrada UFS ISP Direct, canal 0 + reset

🔎 Resultado de la investigación de modelo

  • Reno11 F 5G (CPH2603): es el nombre comercial confirmado por OPPO para la variante internacional de la imagen.
  • Reno11 A (CPH2603): OPPO Japón también usa el código CPH2603 para esta variante regional y confirma el mismo SoC Dimensity 7050.
  • Compatibilidad prudente: compartir código de modelo es una señal fuerte de parentesco, pero no garantiza que todas las revisiones de placa tengan los mismos testpoints. Antes de soldar, compara la distribución del BGA, blindajes, conectores y componentes pasivos con la fotografía.
  • No corresponde al Reno11 5G CPH2599: esa versión debe tratarse como una placa distinta.

Fuentes oficiales consultadas:

📌 Puntos visibles en el diagrama

  • 🟣 RX0N — recepción diferencial del canal 0, polo negativo.
  • 🟢 RX0P — recepción diferencial del canal 0, polo positivo.
  • 🟠 TX0P — transmisión diferencial del canal 0, polo positivo.
  • 🔵 TX0N — transmisión diferencial del canal 0, polo negativo.
  • 🩵 RST — reset de la memoria UFS.

⚠️ Importante: la imagen suministrada no etiqueta VCC, VCCQ, GND ni REF_CLK. Las flechas rojas tampoco incluyen una leyenda eléctrica. No las interpretes como alimentación. Localiza y verifica esas líneas con el esquema, continuidad y documentación de tu programador antes de energizar la placa.

🧰 Comprobación antes de conectar

  1. Confirma en la etiqueta del equipo o en modo fastboot/recovery que el código sea CPH2603.
  2. Desconecta batería, flex de carga y cualquier fuente externa.
  3. Compara la revisión física de placa con la fotografía, especialmente el contorno del UFS y los componentes pasivos cercanos.
  4. Verifica continuidad de cada testpoint hacia el encapsulado y descarta cortos a tierra.
  5. Mantén TX0P/TX0N y RX0P/RX0N cortos, emparejados y de longitud similar.
  6. Usa únicamente los voltajes y el procedimiento indicados por el fabricante de tu adaptador UFS.
  7. Realiza una lectura de identificación y un respaldo completo antes de cualquier escritura.

🛠️ Usos técnicos autorizados

  • Diagnóstico de memoria y lectura de identificación UFS.
  • Copia de seguridad de GPT y particiones críticas antes de reparar.
  • Recuperación de equipos brickeados por una actualización o escritura interrumpida.
  • Restauración de datos técnicos sobre dispositivos propios o con autorización expresa del propietario.

⚠️ Advertencias

  • Invertir la polaridad de una pareja diferencial impide la comunicación y puede comprometer el trabajo.
  • No inyectes voltajes genéricos basándote únicamente en otra placa de la familia Reno11.
  • Evita exceso de calor y tracción: los pads alrededor del UFS son pequeños y fáciles de levantar.
  • Este material es educativo y para reparación profesional autorizada. No sustituye el esquema eléctrico ni la documentación de la herramienta.

Crédito del diagrama original visible en la imagen: DEMIO · Reparemos Todos. La imagen se conserva sin alterar para respetar sus referencias y marcas técnicas.
