🔬 Guía Técnica: Pinout ISP UFS Direct para OPPO Reno 11 5G (CPH2599)

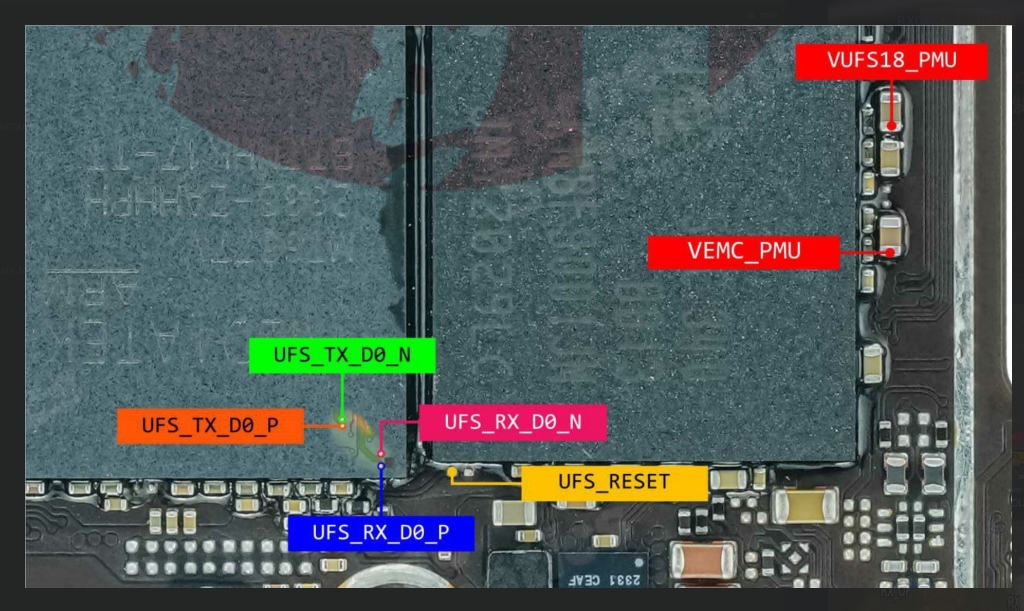

Diagrama de conexión directa UFS ISP y puntos de prueba de la tarjeta principal para el dispositivo OPPO Reno 11 5G (Número de modelo: CPH2599 / Procesador MediaTek Dimensity 7050 MT6877V).
📌 Puntos de Conexión UFS (Direct UFS Pinout)
Identificación de los puntos de testpoint y líneas de comunicación UFS en la placa:
- 🔴 VUFS18_PMU (Voltaje VCC / VCCQ 1.8V PMU)
- 🔴 VEMC_PMU (Línea de Alimentación Auxiliar PMU)
- 🟢 UFS_TX_D0_N (Transmisión Data 0 Line Negative)
- 🟠 UFS_TX_D0_P (Transmisión Data 0 Line Positive)
- 🩷 UFS_RX_D0_N (Recepción Data 0 Line Negative)
- 🔵 UFS_RX_D0_P (Recepción Data 0 Line Positive)
- 🟡 UFS_RESET (Línea de Reset UFS)
⚙️ Especificaciones del Modelo:
- Dispositivo: OPPO Reno 11 5G
- Modelo Técnico:
CPH2599 - Procesador: MediaTek Dimensity 7050 (MT6877V) - 6nm Octa-Core
- Memoria: UFS 2.2 / UFS 3.1
- Cajas de Herramientas Compatibles: EasyJTAG Plus V2 (UFS Socket / ISP), Medusa Pro II, MIPITESTER, UFI UFS Tool, UnlockTool, Pandora Box.
- Usos Frecuentes: Lectura y respaldo de Dump UFS, reparación de NVRAM / NVDATA (IMEI y Banda Base), remoción de Bloqueo de Cuenta OPPO / FRP, reparación de desincronización de bootloader o brickeo por software.
