🔬 Guía Técnica: Pinout ISP UFS Direct para Samsung Galaxy A37 (A376B)

Diagrama de laboratorio y puntos de testpoint UFS Direct para el dispositivo Samsung Galaxy A37 (A376B). Permite trabajar sobre la memoria del teléfono sin desoldar el chip, ideal para dump de particiones, reparación de IMEI / EFS, desvinculación de FRP / Samsung Account y desbrickeo general.

ℹ️ Pinout para memoria UFS. El bus UFS es serie diferencial y solo usa las líneas TX/RX más REF_CLK y RST. Los voltajes típicos son VCC 1.8 V y VCCQ 1.2 V.

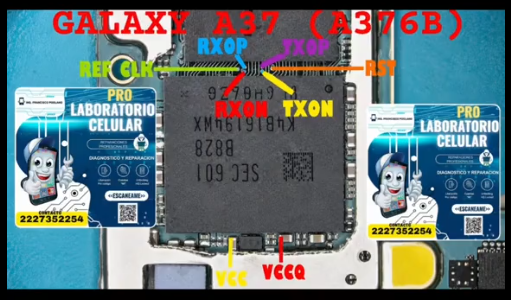

Pinout ISP UFS Samsung Galaxy A37 A376B

📌 Puntos de Conexión UFS Direct (Testpoints)

Ubicación exacta de las líneas del bus UFS y voltajes en la placa (Créditos: Laboratorio Celular · Academia J Rubio sobre base [MRF] Support Team / Mobile Repair Fixers):

  • 🟡 REF CLK — Referencia de reloj del bus UFS
  • 🔵 RX0P — Línea diferencial de recepción +
  • 🔵 RX0N — Línea diferencial de recepción −
  • 🔴 TX0P — Línea diferencial de transmisión +
  • 🔴 TX0N — Línea diferencial de transmisión −
  • ⚫ RST — Reset de la memoria UFS
  • ⚡ VCC — Alimentación principal de la memoria UFS (1.8 V)
  • ⚡ VCCQ — Alimentación del bus / nivel lógico del host (1.2 V)
  • ⚫ GND — Tierra de referencia

⚙️ Especificaciones de la Placa y Dispositivo:

  • Modelo: Samsung Galaxy A37 (A376B)
  • Bus de memoria: UFS — usa exclusivamente líneas diferenciales TX/RX + REF_CLK
  • Niveles del bus: VCC 1.8 V y VCCQ 1.2 V
  • Cajas de Herramientas Compatibles (UFS Direct): Medusa Pro II, EasyJTAG Plus V2 (UFS Direct), UFI Box (adaptador UFS), MIPITESTER, UnlockTool, Pandora Box.
  • Utilidad Técnica: Lectura/Escritura directa de la memoria UFS, respaldo y restauración de zona EFS / NVRAM (IMEI y Banda Base), remoción de Cuenta Samsung / FRP, solución de brickeos por software o reinicios constantes.

🔧 Aplicaciones Técnicas

  1. Dump de particiones completas (boot, recovery, modem, EFS, persist).
  2. Reparación de IMEI y carpeta EFS cuando el equipo no tiene servicio.
  3. Desvinculación de Cuenta Samsung / FRP con los datos extraídos.
  4. Desbrickeo tras un flasheo interrumpido o un firmware corrupto.
  5. Clonado de memoria en placa virgen para ahorrar tiempo en pinouts iguales.

⚠️ Recomendaciones

  • Trabaja con cables cortos y trenzados para las líneas diferenciales (TX/RX) — desbalance en estas líneas = errores CRC y fallos de lectura.
  • Conecta GND del programador a un punto de tierra cercano al BGA de la memoria UFS.
  • Verifica con multímetro el voltaje real de VCC y VCCQ antes de alimentar el programador. En UFS VCC = 1.8 V y VCCQ = 1.2 V.
  • Si la herramienta no detecta la memoria, revisa primero REF CLK y luego RST.
  • No alimentes la placa del teléfono durante el ISP: el programador debe ser la fuente.
  • Este pinout aplica solo a memorias UFS. Confirma con multímetro el tipo de memoria en placa antes de usar este diagrama.

⚠️ Aviso legal: esta información es únicamente con fines educativos y de reparación profesional. El uso indebido de estas técnicas puede romper el equipo o violar garantías. Úsala solo sobre dispositivos de tu propiedad o con autorización expresa.
