🔬 Guía Técnica: Pinout ISP y Dispositivos compatibles con MediaTek MT6835V (Dimensity 6100+)
El procesador MediaTek MT6835V (comúnmente denominado MediaTek Dimensity 6100+) es uno de los SoC de 6nm más utilizados en smartphones de gama media con conectividad 5G.
📌 Puntos de Conexión ISP (eMMC / UFS / Board Pinout)

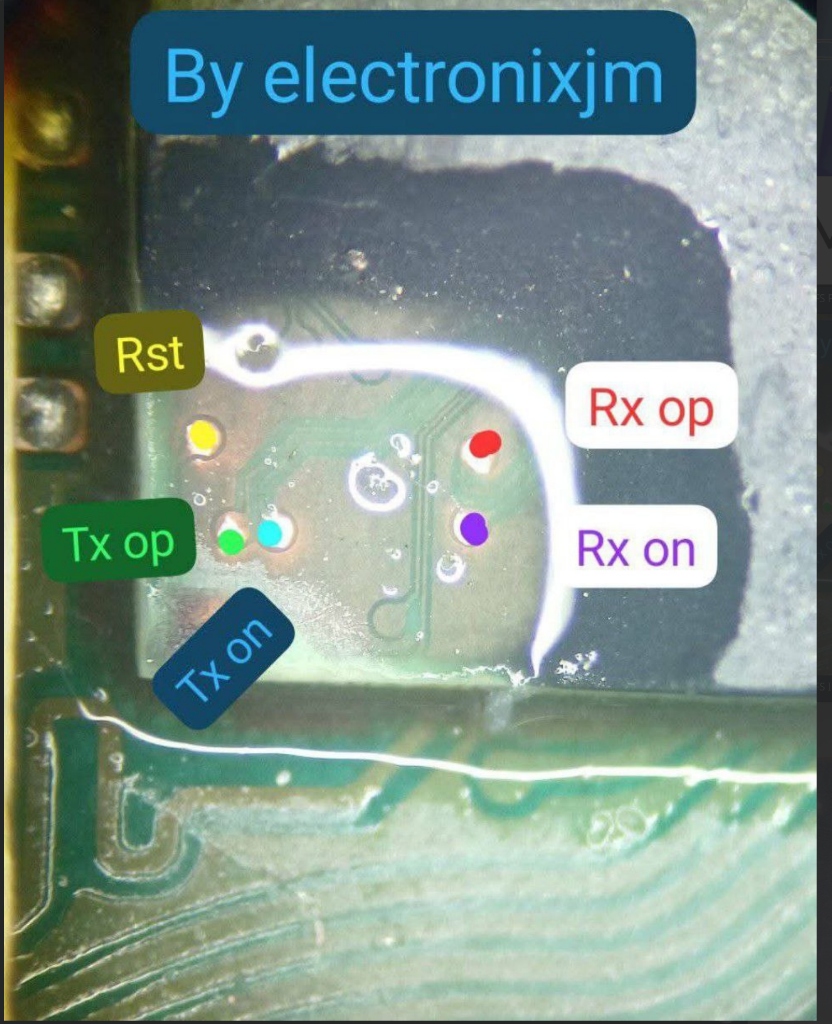

En el diagrama microscópico adjunto (By electronixjm) se identifican las siguientes líneas clave:
- 🟡 Rst (Reset Signal)
- 🟢 Tx op (Transmisión Operativa +)
- 🩵 Tx on (Transmisión Operativa -)
- 🔴 Rx op (Recepción Operativa +)
- 🟣 Rx on (Recepción Operativa -)
📱 Lista Completa de Marcas y Modelos que utilizan MT6835V / Dimensity 6100+:
🔹 Samsung
- Samsung Galaxy A15 5G (
SM-A156B,SM-A156U,SM-A156E) - Samsung Galaxy M15 5G (
SM-M156B) - Samsung Galaxy F15 5G (
SM-E156B)
🔹 Xiaomi / Redmi / POCO
- Redmi 13C 5G
- Redmi 13R 5G
- POCO M6 5G
🔹 Realme
- Realme 11 5G
- Realme C67 5G
- Realme V50 / V50s 5G
- Realme Narzo 60x 5G
🔹 Infinix & Tecno
- Infinix Note 15 Pro 5G
- Infinix Note 40 5G (Variantes Dimensity 6100+)
🔹 TCL & Otras Marcas
- TCL 60 XE NxtPaper 5G
- Energizer Ultimate U6G 5G
⚙️ Especificaciones Clave de la CPU:
- Arquitectura: Octa-Core (2x ARM Cortex-A76 a 2.2 GHz + 6x ARM Cortex-A55 a 2.0 GHz)
- Proceso de fabricación: TSMC 6nm
- GPU: Mali-G57 MC2
- Soporte de Almacenamiento: UFS 2.2 / eMMC 5.1
- Utilidad Técnica: Compatible con operaciones en UnlockTool, Pandora Box, EFT Pro, Chimera Tool para bypass de FRP, reparación de NVRAM / IMEI, lecturas ISP y desbloqueo de seguridad KG / MDM.
