🔬 Pinout ISP eMMC ZTE Blade V40 Smart (A7040)
Diagrama de conexión directa eMMC ISP para el ZTE Blade V40 Smart, identificado como A7040 en fichas técnicas.
📱 Investigación del modelo
| Dato | Información |
|---|---|
| Modelo | ZTE Blade V40 Smart |
| Código de referencia | A7040 |
| SoC | Unisoc Tiger T606 / UMS9230 |
| Memoria | eMMC; confirma el componente antes de conectar |
La ficha técnica identifica el V40 Smart con T606/UMS9230. No lo confundas con otras variantes Blade V40 o con el V40 Smart 5G 7540N; la placa y el pinout pueden ser distintos. Ficha técnica de referencia

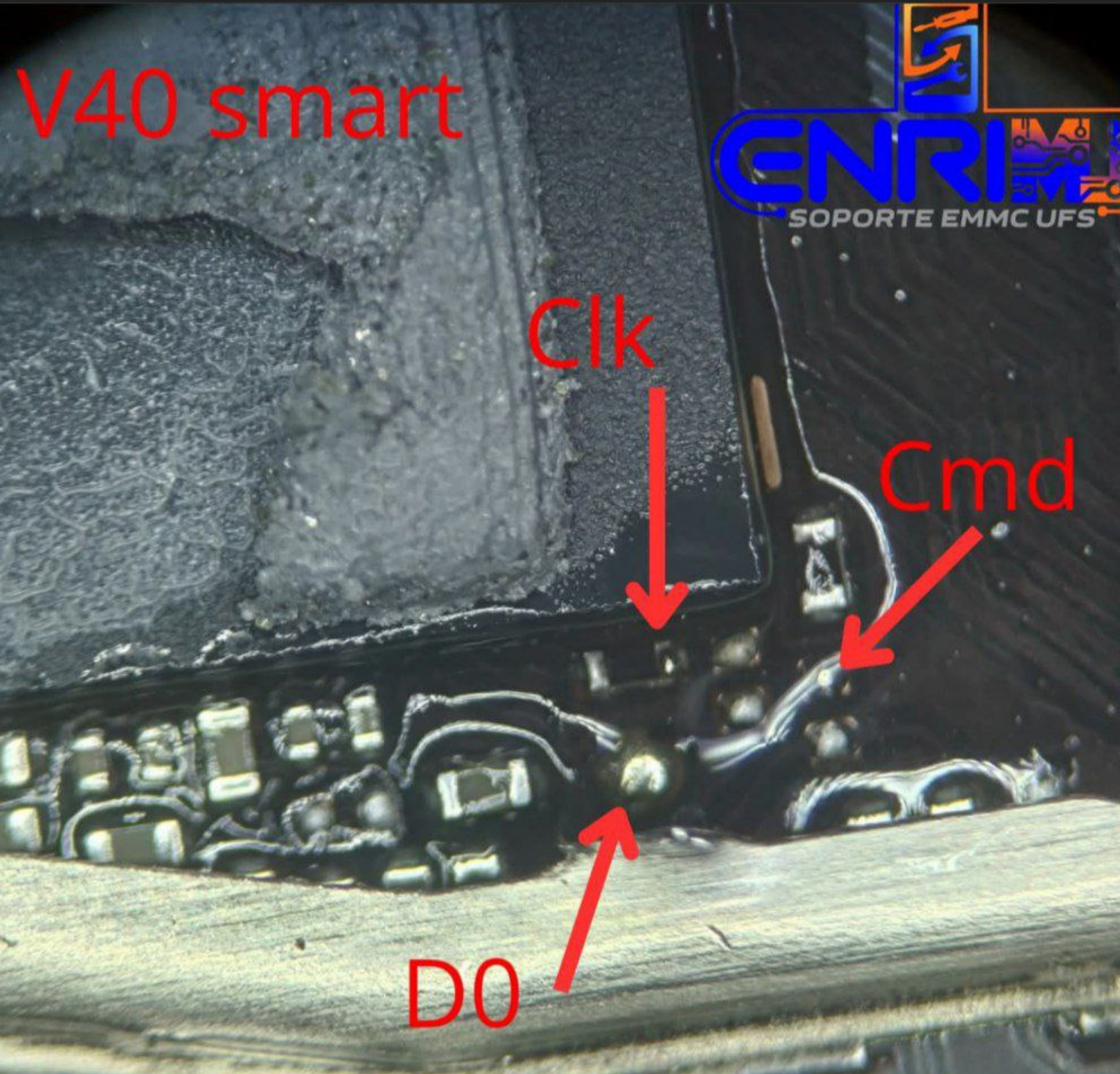

📌 Puntos visibles
- 🔴 CLK — reloj eMMC.
- 🔴 CMD — comandos eMMC.
- 🔴 D0 / DATA0 — datos eMMC.
⚠️ La imagen no marca VCC, VCCQ ni GND. Verifica alimentación, tierra, continuidad y niveles con el esquema y el manual del programador.
