🔬 Guía Técnica: Pinout ISP eMMC Direct para Vivo Y19s (V2419)

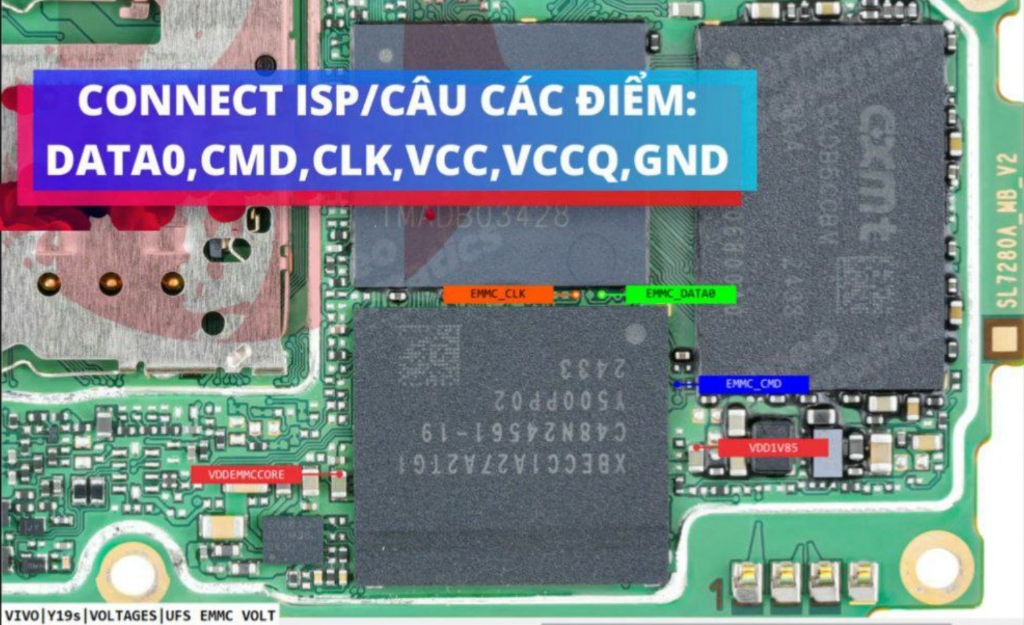

Diagrama de laboratorio y puntos de conexión de prueba eMMC ISP para el dispositivo Vivo Y19s (Número de modelo técnico: V2419 / Procesador Unisoc Tiger T612).
📌 Puntos de Conexión eMMC (Direct ISP Testpoints)
Identificación de los puntos de datos, reloj, comandos y voltajes en la placa base:
- 🟢 EMMC_DATA0 (Canal de Datos 0)
- 🔵 EMMC_CMD (Línea de Comandos)
- 🟧 EMMC_CLK (Línea de Señal de Reloj)
- 🔴 VDD1V85 (VCCQ 1.85V - Alimentación lógica eMMC)
- 🔴 VDDEMMCCORE (VCC 3.3V - Alimentación principal de la memoria)
- 🔘 GND (Tierra / Masa de la placa)
⚙️ Especificaciones Técnicas del Dispositivo:
- Modelo: Vivo Y19s (
V2419) - Procesador (SoC): Unisoc T612 (12nm) Octa-Core
- Memoria: eMMC 5.1
- Cajas de Herramientas Compatibles: EasyJTAG Plus, Medusa Pro II, UFI Box, MIPITESTER, UnlockTool, Pandora Box.
- Utilidad Técnica: Lectura/Escritura de dump eMMC, respaldo y restauración de particiones de seguridad (EFS / NVRAM / NVDATA), remoción de cuenta Google (FRP) / Vivo Cloud, solución de teléfonos congelados en el logo de inicio o bootloop por corrupción de software.
