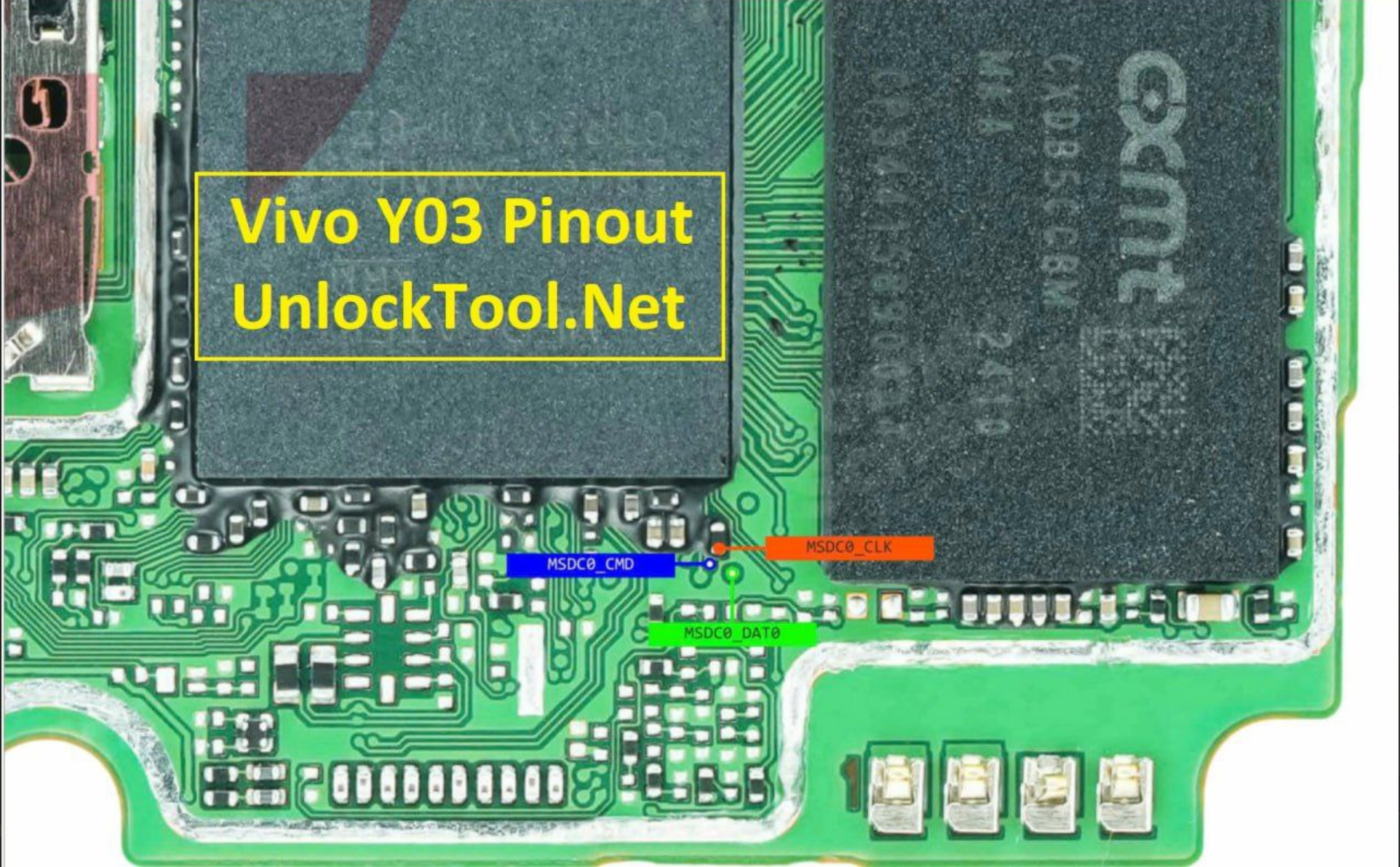

🔬 Pinout ISP eMMC vivo Y03 / Y18
Diagrama de conexión directa eMMC ISP para vivo Y03 y referencia de compatibilidad para Y18.
📱 Investigación
| Modelo | Plataforma / memoria |
|---|---|
| vivo Y03 | eMMC 5.1 |
| vivo Y18 | eMMC 5.1 |
Las fichas oficiales de vivo confirman almacenamiento eMMC 5.1 en ambos modelos. La imagen está rotulada como Y03; no uses sus puntos en un Y18 sin comparar placa, revisión y continuidad. vivo Y03 · vivo Y18
📌 Puntos visibles
- 🔵 MSDC0_CMD — comandos eMMC.
- 🟠 MSDC0_CLK — reloj eMMC.
- 🟢 MSDC0_DAT0 — datos eMMC.
⚠️ La imagen no marca VCC, VCCQ ni GND. Verifica alimentación, tierra, continuidad y niveles con el esquema y el manual del programador.
Material educativo para reparación autorizada.
