🔬 Pinout ISP eMMC Samsung Galaxy A13 (SM-A135M)

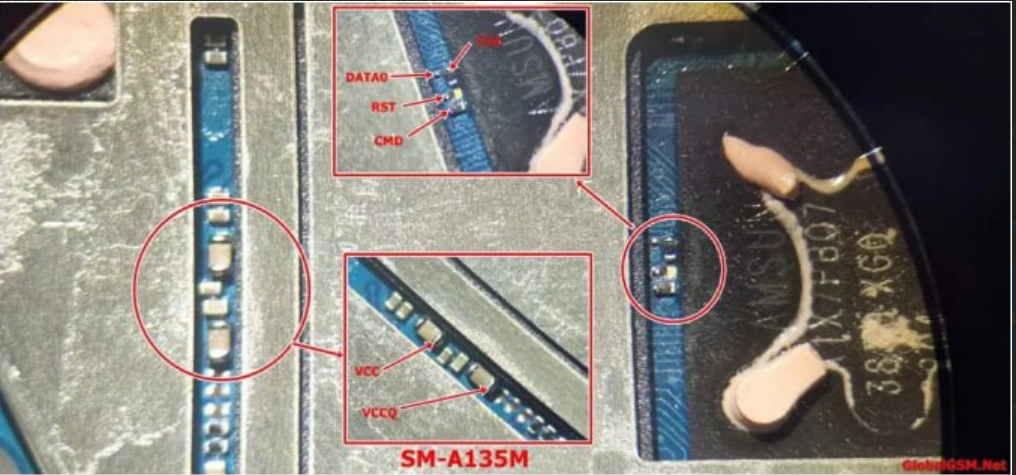

Diagrama de conexión directa eMMC ISP para el Samsung Galaxy A13, modelo SM-A135M.
📱 Investigación del modelo
| Dato | Información |
|---|---|
| Modelo | Samsung Galaxy A13 4G |
| Código | SM-A135M |
| SoC | Samsung Exynos 850 |
| Memoria | eMMC; confirma el componente antes de conectar |
📌 Puntos visibles
- 🟡 DATA0 — datos eMMC.
- 🔴 CMD — comandos eMMC.
- 🔵 CLK — reloj eMMC.
- 🔴 RST — reset.
- ⚡ VCC / VCCQ — alimentación indicada en la imagen.
⚠️ Verifica voltajes, GND, continuidad y polaridad con el esquema y el manual del programador. Las variantes A135F/M pueden tener revisiones distintas.
Material educativo para reparación autorizada.
