🔬 Guía Técnica: Pinout ISP eMMC para Samsung Galaxy A05 (SM-A055M)
Diagrama de laboratorio y puntos de testpoint eMMC para el dispositivo Samsung Galaxy A05 (SM-A055M). Permite trabajar sobre la memoria del teléfono sin desoldar el chip, ideal para dump de particiones, reparación de IMEI / EFS, desvinculación de Cuenta Google / FRP y desbrickeo general.
📌 Puntos de Conexión eMMC (Testpoints)

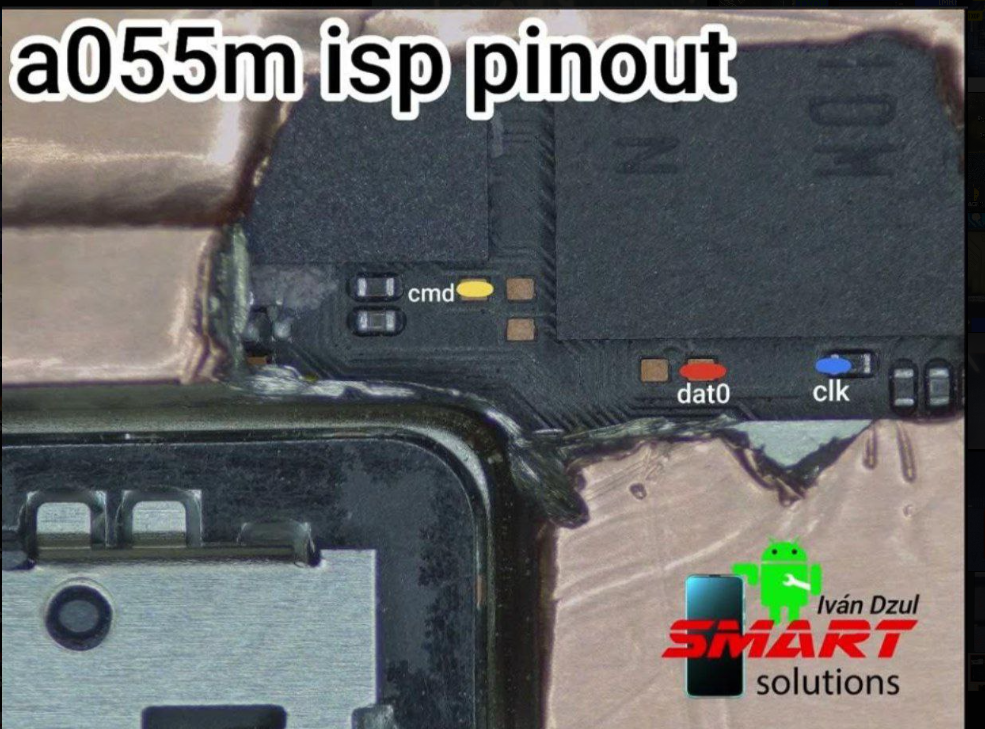

Ubicación exacta de las líneas del bus eMMC en la placa (Créditos: SMART Solutions · Iván Dzul sobre imagen original publicada por el autor):
- 🟡 CMD — Línea de comando del bus eMMC
- 🔴 DAT0 — Línea de datos 0 (único bit usado en modo ISP de 1 bit)
- 🔵 CLK — Reloj del bus eMMC
- ⚡ VCC — Alimentación principal de la memoria eMMC (2.8 V / 3.3 V según placa; medir antes de alimentar)
- ⚡ VCCQ — Alimentación del bus / nivel lógico del host (1.8 V típico)
- ⚫ GND — Tierra de referencia
Para ISP sobre eMMC basta con cablear CMD + DAT0 + CLK + GND y alimentar VCC / VCCQ desde el programador. No se usan DAT1–DAT7 en este modo.
⚙️ Especificaciones de la Placa y Dispositivo:
- Modelo: Samsung Galaxy A05 (SM-A055M)
- Procesador (SoC): MediaTek Helio G85
- Memoria: eMMC 5.1
- Cajas de Herramientas Compatibles: EasyJTAG Plus V2, Medusa Pro, UFI Box, MIPITESTER, UnlockTool, Pandora Box.
- Utilidad Técnica: Lectura/Escritura directa de la memoria eMMC, respaldo y restauración de zona EFS / NVRAM (IMEI y Banda Base), remoción de Cuenta Google / FRP, solución de brickeos por software o reinicios constantes.
🔧 Aplicaciones Técnicas
- Dump de particiones completas (boot, recovery, modem, EFS, persist).
- Reparación de IMEI y carpeta EFS cuando el equipo no tiene servicio.
- Desvinculación de Cuenta Google / FRP con los datos extraídos.
- Desbrickeo tras un flasheo interrumpido o un firmware corrupto.
- Clonado de memoria en placa virgen para ahorrar tiempo en pinouts iguales.
⚠️ Recomendaciones
- Trabaja con cables cortos y trenzados para CMD / DAT0 / CLK — longitudes desiguales inducen errores CRC.
- Conecta GND del programador a un punto de tierra cercano al BGA de la memoria eMMC.
- Verifica con multímetro el voltaje real de VCC y VCCQ antes de alimentar el programador. En eMMC VCC ≈ 2.8 / 3.3 V y VCCQ ≈ 1.8 V; alimentar a voltaje equivocado puede dañar la memoria.
- Si la herramienta no detecta la memoria, revisa primero CLK y luego CMD.
- No alimentes la placa del teléfono durante el ISP: el programador debe ser la fuente.
- Este pinout aplica solo a memorias eMMC. Confirma el tipo de memoria en placa antes de usar este diagrama.
⚠️ Aviso legal: esta información es únicamente con fines educativos y de reparación profesional. El uso indebido de estas técnicas puede romper el equipo o violar garantías. Úsala solo sobre dispositivos de tu propiedad o con autorización expresa.
