🔬 Pinout ISP eMMC Samsung Galaxy A04 (SM-A045M/F)
Diagrama de conexión directa eMMC ISP para el Samsung Galaxy A04, variantes SM-A045M y SM-A045F.
📱 Investigación
| Dato | Información |
|---|---|
| Modelo | Samsung Galaxy A04 |
| Variantes | SM-A045M / SM-A045F |
| SoC | MediaTek Helio P35 (según variante/ficha) |
| Memoria | eMMC 5.1 |
Samsung identifica ambas variantes como Galaxy A04; el almacenamiento interno es eMMC 5.1. Compara la revisión de placa antes de aplicar los puntos. Samsung SM-A045F · Samsung SM-A045M

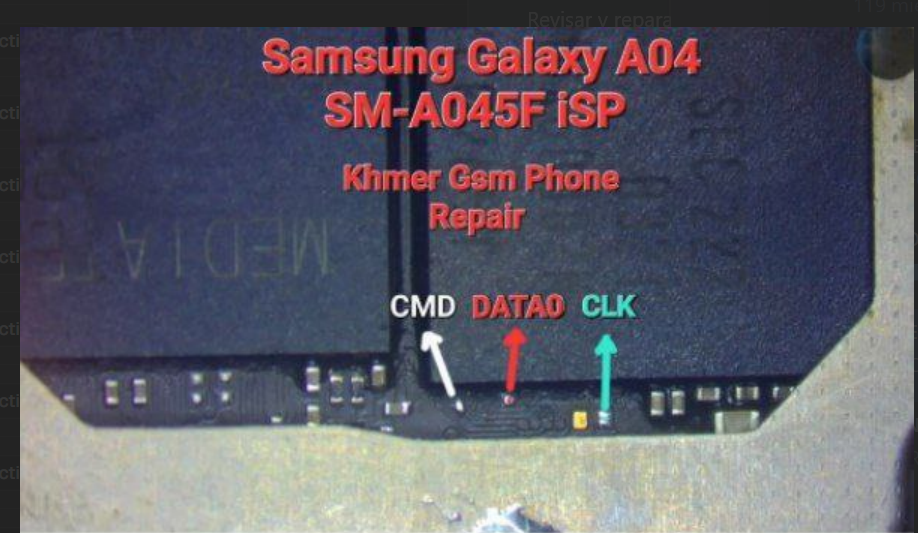

📌 Puntos visibles
- CMD — comandos eMMC.
- DATA0 — datos eMMC.
- CLK — reloj eMMC.
⚠️ Verifica VCC, VCCQ, GND, continuidad y voltajes con el esquema y el manual del programador. No intercambies puntos entre revisiones sin comparar placa.
