🔬 Guía Técnica: Pinout ISP eMMC Direct para Redmi 13 (Codename Moon)

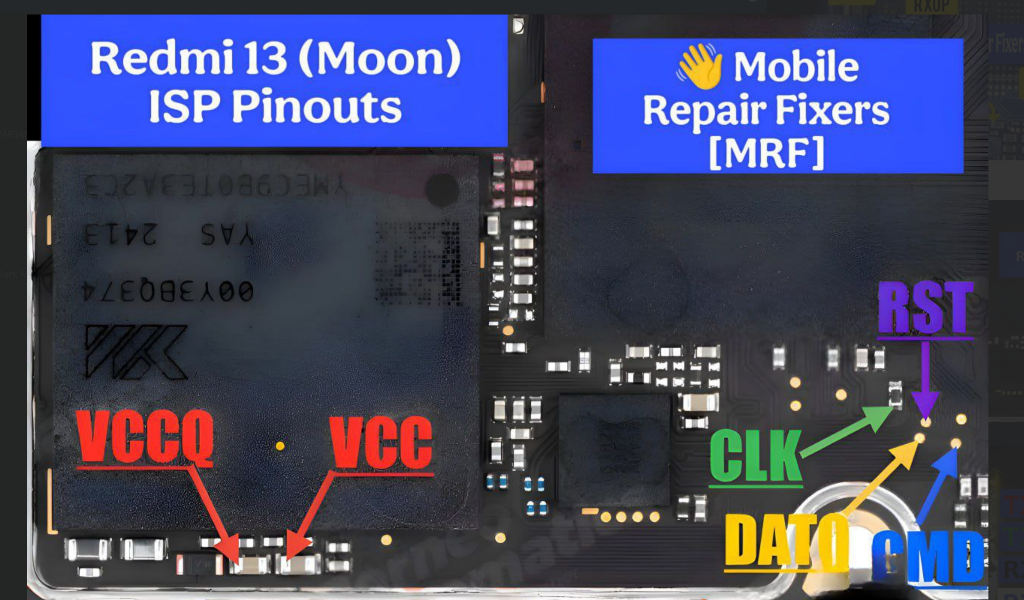

Diagrama de prueba y esquema de puntos de testpoint eMMC ISP para el dispositivo Redmi 13 (Codename interno: Moon / Procesador MediaTek Helio G91 Ultra MT6769).
📌 Puntos de Conexión eMMC (Direct eMMC Testpoints)
Ubicación precisa de los puntos de señal y alimentación eMMC en la tarjeta lógica (Créditos: Mobile Repair Fixers [MRF]):
- 🔴 VCCQ (Alimentación eMMC 1.8V)
- 🔴 VCC (Alimentación eMMC 3.3V)
- 🟢 CLK (Clock Line - Señal de Reloj)
- 🟣 RST (Reset Line - Línea de Reinicio)
- 🟡 DAT0 (Data 0 Line - Canal de Datos)
- 🔵 CMD (Command Line - Línea de Comandos)
⚙️ Especificaciones Técnicas del Dispositivo:
- Modelo: Redmi 13 (Xiaomi / POCO M6 4G)
- Nombre en Código:
Moon(2404ARN45A,24040RN64Y) - Procesador (SoC): MediaTek Helio G91 Ultra (MT6769)
- Almacenamiento: eMMC 5.1
- Herramientas de Servicio Compatibles: EasyJTAG Plus, Medusa Pro II, UFI Box, MIPITESTER, UnlockTool, Pandora Box.
- Utilidad Técnica: Lectura/Escritura de dump eMMC, solución de teléfonos en reinicio o pegados en logo, lectura/respaldo de NVRAM/NVDATA para reparación IMEI, remoción de cuenta Mi y FRP.
