🔬 Pinout ISP eMMC: realme C67 4G (RMX3890)

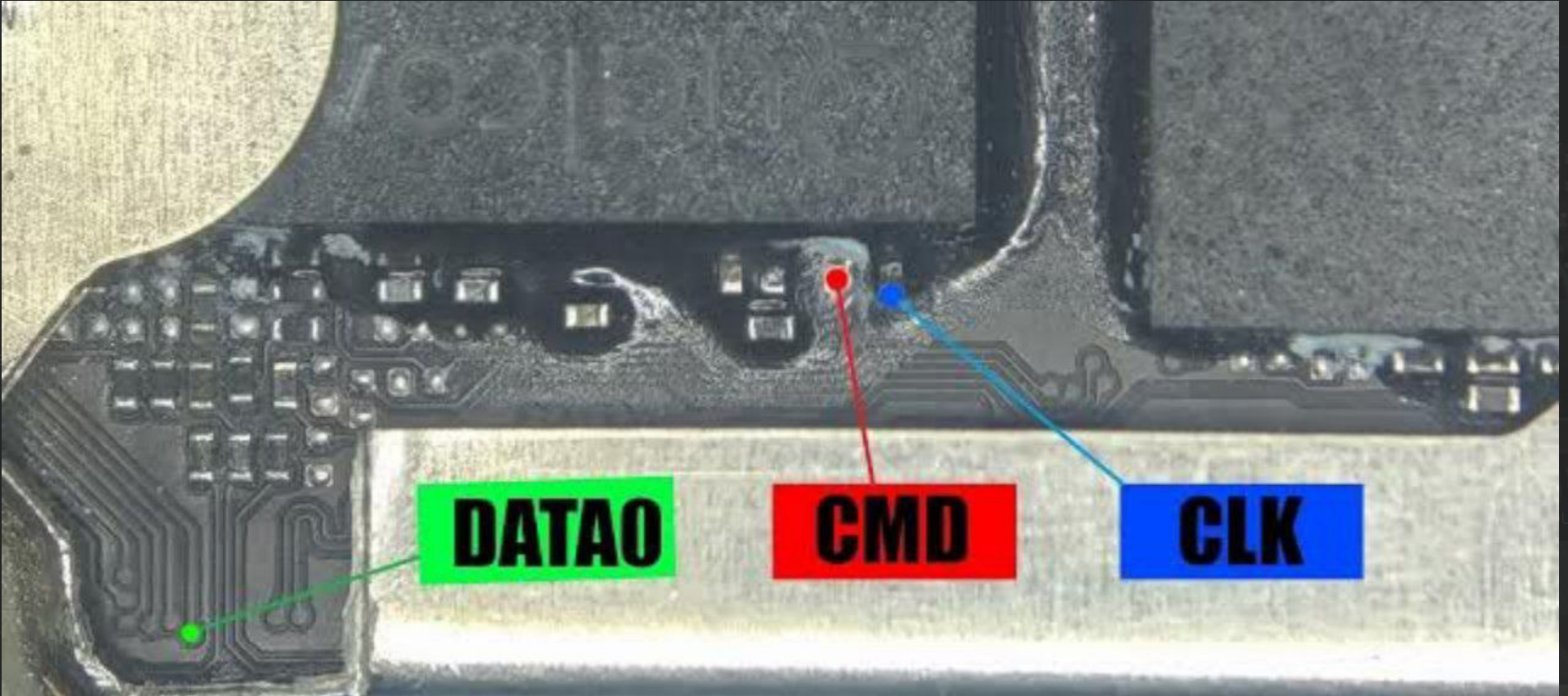

Diagrama de conexión directa para diagnóstico, lectura y respaldo de la memoria eMMC del realme C67 4G. La imagen identifica los testpoints DATA0, CMD y CLK.
📱 Investigación del modelo
| Dato | Información verificada |
|---|---|
| Modelo comercial | realme C67 4G |
| Código de modelo | RMX3890 |
| SoC | Qualcomm Snapdragon 685, 6 nm |
| Almacenamiento | eMMC; confirmar el componente instalado antes de conectar |
| Variante excluida | realme C67 5G, que usa otra placa y Dimensity 6100+ |
La ficha oficial de realme para el C67 4G confirma Snapdragon 685 y opciones ROM de 128/256 GB. No debe mezclarse con el C67 5G: el código, el SoC y la placa son diferentes.
Fuentes: realme C67 oficial · realme C67 5G oficial
📌 Puntos visibles
- 🟢 DATA0 — línea de datos eMMC.
- 🔴 CMD — línea de comandos eMMC.
- 🔵 CLK — reloj eMMC.
⚠️ La imagen no marca VCC, VCCQ ni GND. No asumas esos puntos por color o proximidad: verifícalos con esquema, continuidad y el manual del programador.
🧰 Procedimiento seguro
- Confirma que el equipo sea RMX3890 y que la placa coincida con la fotografía.
- Desconecta batería y fuentes externas antes de soldar.
- Mantén DATA0, CMD y CLK cortos y separados de ruido.
- Comprueba continuidad y ausencia de cortos antes de alimentar.
- Usa únicamente los voltajes indicados por tu herramienta eMMC.
- Lee la identificación y respalda antes de escribir.
Material educativo para reparación autorizada; no sustituye el esquema de la placa ni la documentación del fabricante de la herramienta.
