🔬 Pinout ISP eMMC HONOR X7a (RKY-LX3)
Diagrama de conexión directa eMMC ISP para el HONOR X7a, código RKY-LX3.
📱 Investigación del modelo
| Dato | Información |
|---|---|
| Modelo | HONOR X7a |
| Código | RKY-LX3 |
| SoC | MediaTek Helio G37 |
| Memoria | eMMC 5.1 |
HONOR identifica el X7a; las variantes RKY-LX1/LX2/LX3 pueden tener revisiones diferentes. Compara la placa antes de usar el diagrama. Especificaciones oficiales HONOR

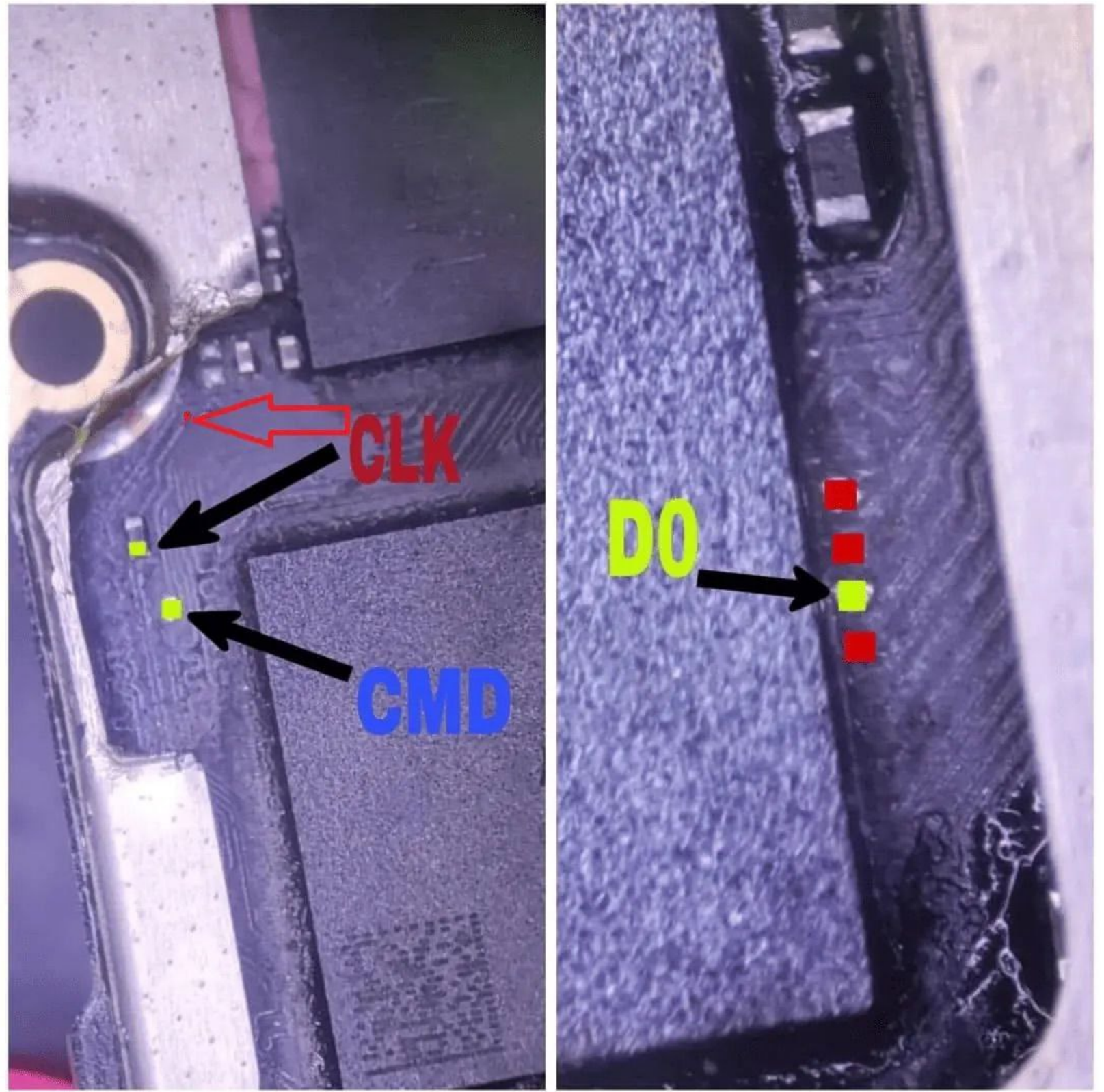

📌 Puntos visibles
- 🔴 CLK — reloj eMMC.
- 🔵 CMD — comandos eMMC.
- 🟢 D0 / DATA0 — datos eMMC.
⚠️ La imagen no marca VCC, VCCQ ni GND. Verifica alimentación, tierra, continuidad y niveles con el esquema y el manual del programador.
Material educativo para reparación autorizada.
