🔬 Pinout ISP eMMC HONOR X6a (WDY-LX3)
Diagrama de conexión directa eMMC ISP para el HONOR X6a, variante WDY-LX3.
📱 Investigación del modelo
| Dato | Información |
|---|---|
| Modelo | HONOR X6a |
| Código | WDY-LX3 |
| SoC | MediaTek Helio G36 |
| Memoria | eMMC; confirma el componente antes de conectar |
HONOR confirma el X6a con Helio G36. Las variantes WDY-LX1/LX2/LX3 pueden tener revisiones de placa distintas. Especificaciones oficiales HONOR

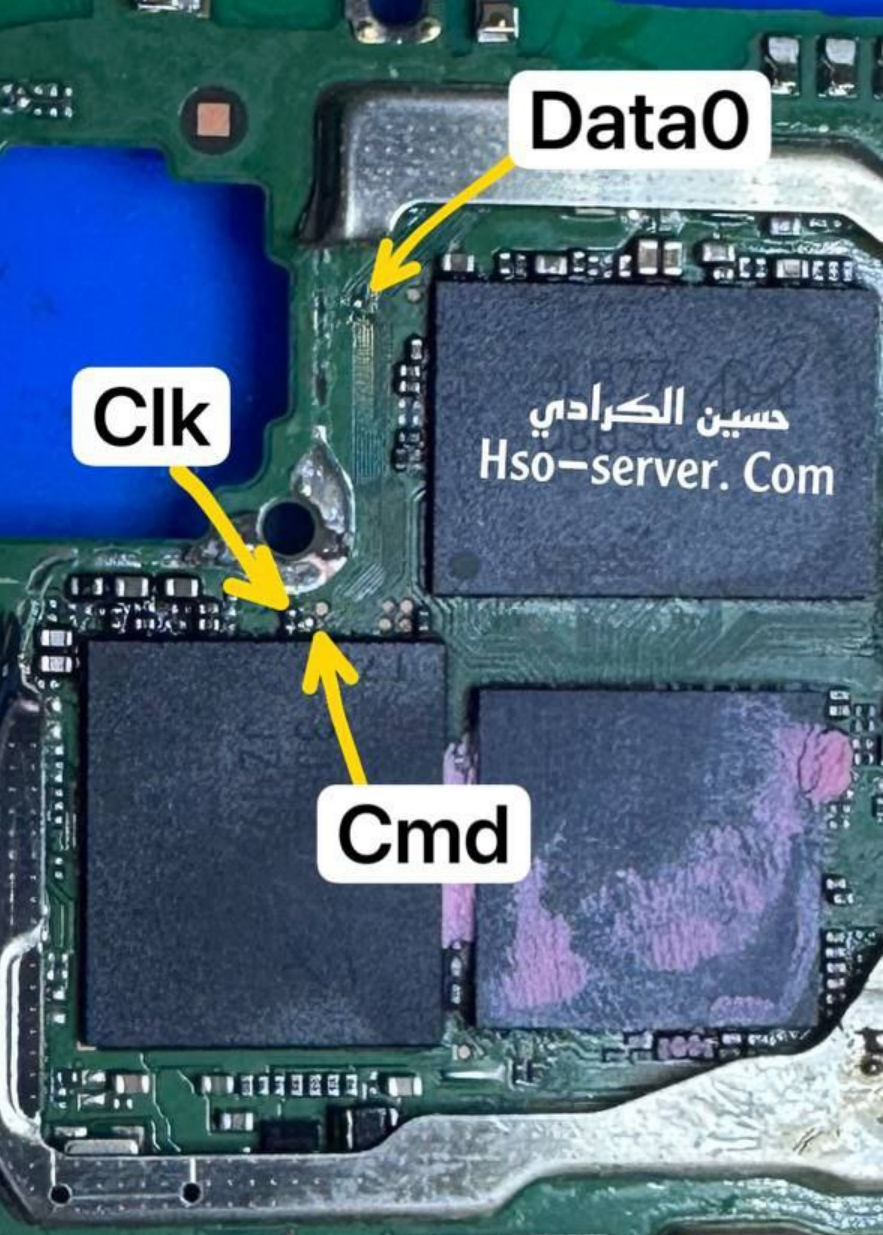

📌 Puntos visibles
- 🟡 CLK — reloj eMMC.
- ⚪ CMD — comandos eMMC.
- 🟢 DATA0 — datos eMMC.
⚠️ La imagen no marca VCC, VCCQ ni GND. Verifica alimentación, tierra, continuidad y niveles con el esquema y el manual del programador.
Material educativo para reparación autorizada.
