🔬 Pinout ISP eMMC HONOR X5b (GFY-LX3)
Diagrama de conexión directa eMMC ISP para el HONOR X5b, código GFY-LX3.
📱 Investigación del modelo
| Dato | Información |
|---|---|
| Marca y modelo | HONOR X5b |
| Código | GFY-LX3 |
| Plataforma | MediaTek; confirma el SoC de tu variante |
| Memoria | eMMC; confirma el componente antes de conectar |
La identificación regulatoria y catálogos comerciales relacionan GFY-LX3 con HONOR X5b. No lo confundas con otros X5b regionales: compara placa, memoria y testpoints. Registro de modelo

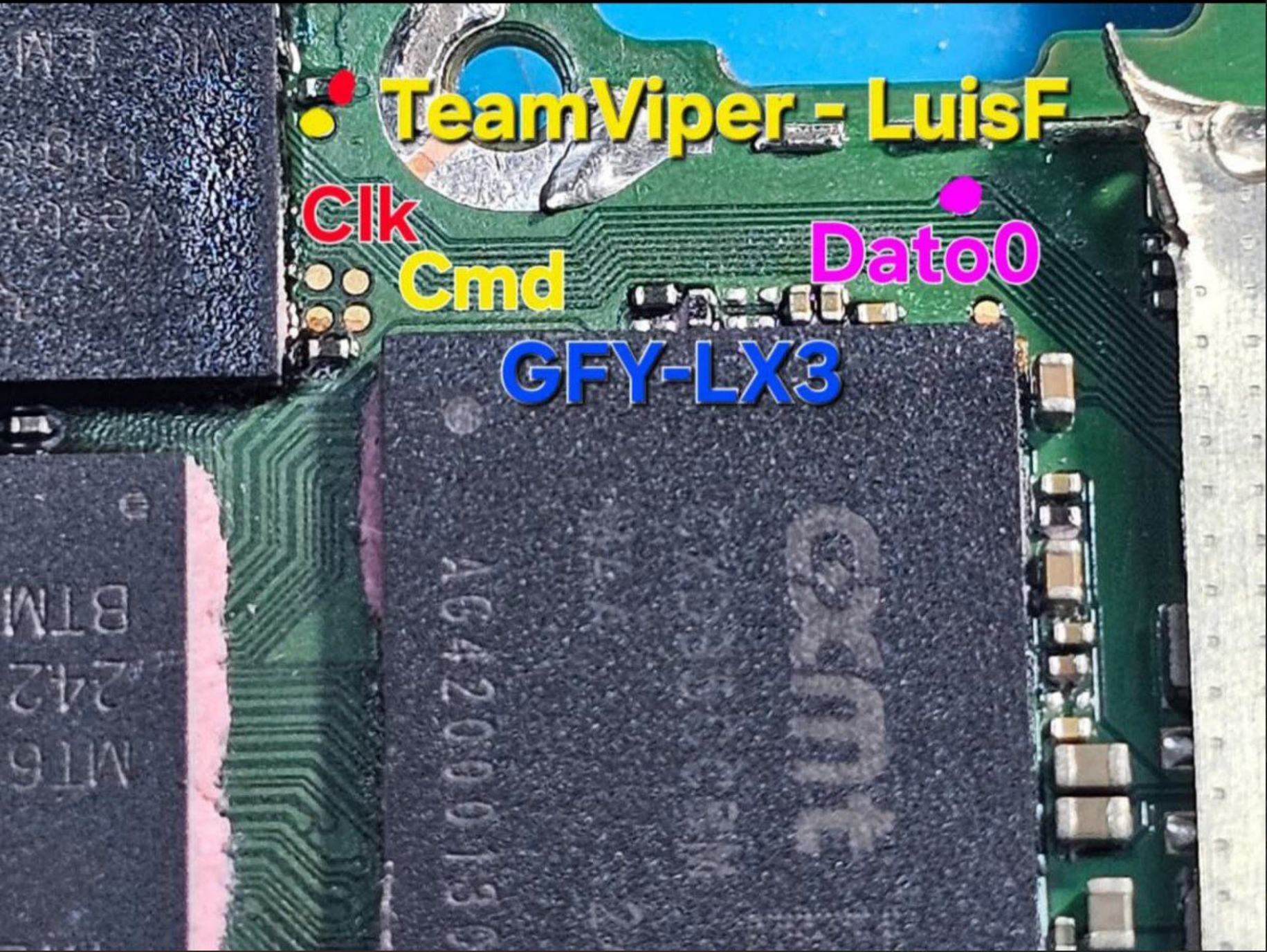

📌 Puntos visibles
- 🔴 CLK — reloj eMMC.
- 🟡 CMD — comandos eMMC.
- 🟣 DATA0 — datos eMMC.
⚠️ La imagen no marca VCC, VCCQ ni GND. Verifica alimentación, tierra, continuidad y niveles con el esquema y el manual del programador.
Material educativo para reparación autorizada.
