OPPO A80 5G ISP Pinout CPH2639

📱 Ficha Técnica del Dispositivo

Parámetro Detalle
Marca OPPO
Modelo Comercial OPPO A80 5G
Código de Modelo CPH2639
Procesador (SoC) MediaTek Dimensity 6300 (6nm) / MT6835
Tipo de Memoria UFS 2.2
Arquitectura Pinout UFS ISP Direct Connection
Seguridad de Fábrica ColorOS 14 (Android 14) / Sec3 2024 (SLA Auth)

📍 Identificación de Puntos de Prueba (Pinout Map)

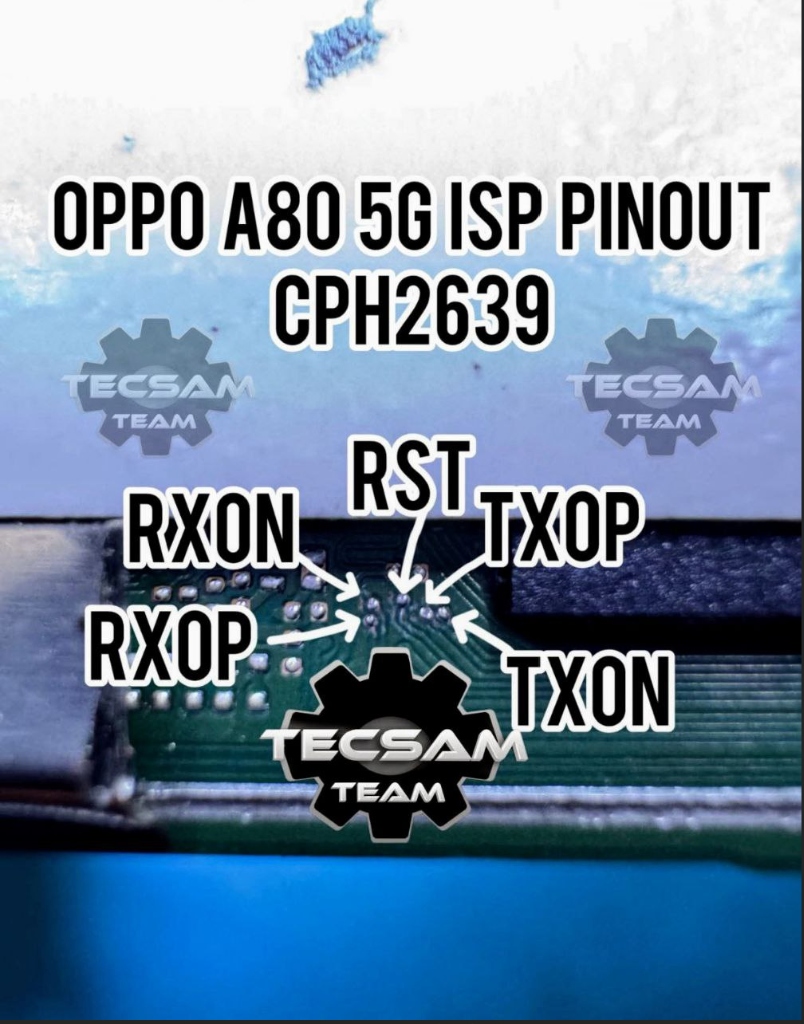

En la imagen adjunta suministrada por el equipo técnico TECSAM TEAM, se observan los 5 puntos clave de comunicación UFS de alta velocidad localizados en la placa principal:

  • RX0N: UFS Receive Data Negative (Línea de recepción diferencial negativa canal 0).
  • RX0P: UFS Receive Data Positive (Línea de recepción diferencial positiva canal 0).
  • RST: UFS Reset Line (Línea de reinicio de control del bus UFS).
  • TX0P: UFS Transmit Data Positive (Línea de transmisión diferencial positiva canal 0).
  • TX0N: UFS Transmit Data Negative (Línea de transmisión diferencial negativa canal 0).

Nota sobre Alimentación (VCC / VCCQ) y Tierra (GND):

  • GND: Se conecta directamente a cualquier zona metálica o blindaje de la placa base.
  • VCC (2.8V) / VCCQ (1.2V - 1.8V): Se pueden alimentar conectando el cable USB al dispositivo (sin batería) o soldando las líneas de voltaje directas desde la box de programación.

🛠️ ¿Para qué se utiliza este ISP Pinout?

  1. Eliminación de Cuenta Google (FRP Bypass): Útil cuando el teléfono posee la última seguridad de OPPO y los métodos por software vía USB / MediaTek BROM / Preloader están bloqueados por autenticación SLA (Sec3).
  2. Restablecimiento de Fábrica / Quitar Patrón: Para realizar Formato de Usuario (Userdata Wipe) sin pérdida de calibración del sistema.
  3. Reparación de Boot / Unbrick: Restauración de tabla GPT y escritura directa de dump/firmware cuando el equipo no enciende ni detecta por puerto USB normal.
  4. Respaldos de Seguridad: Copia de lectura previa de particiones críticas NV: nvram, nvdata, sec1, proinfo y persist.

⚙️ Herramientas y Cajas Compatibles

  • Cajas UFS ISP: EasyJTAG Plus (con Socket / UFS Adapter), Medusa Pro II, UFI UFS Tool Box, MiPI Tester, ICFriend UFS.
  • Materiales: Alambre de cobre esmaltado ultrafino (0.01 mm / 0.02 mm), microscopio, cautín con punta fina (JBC / Sugon), estaño en pasta 183°C / 138°C, flux de alta calidad.

📋 Procedimiento de Trabajo Paso a Paso

  1. Desarmado y Limpieza: Retirar la placa base del chasís del equipo con precaución. Limpiar la zona de los puntos de prueba con alcohol isopropílico.
  2. Micro-soldadura de Jumpers: Aplicar flux, estañar los puntos RX0N, RX0P, RST, TX0P y TX0N, y soldar jumpers cortos (máx. 3 a 5 cm).
  3. Conexión al Adaptador UFS: Unir los alambres al adaptador UFS de la Box respetando el diagrama de pines.
  4. Alimentación del Chip: Conectar USB Tipo-C o inyectar VCC 2.8V / VCCQ 1.2V directamente.
  5. Detección en el Software: Abrir EasyJTAG Plus UFS Tool, configurar voltaje a 1.2V/1.8V y hacer clic en Detect UFS.
  6. Operaciones: Respaldar bloques NV y ejecutar el wipe de FRP / Userdata según la necesidad.

⚠️ Advertencias de Seguridad:

  • Mantén las líneas TX/RX con la misma longitud y lo más cortas posible.
  • No apliques exceso de calor. Desconecta la energía antes de soldar.
