OPPO A20 / A40 / A60
Pinout ISP común para almacenamiento eMMC 5.1 en las placas OPPO A20/A40 CPH2669 y A60 CPH2631.
Modelos investigados:
- OPPO A20 / A40 – CPH2669: Qualcomm Snapdragon 6s 4G Gen 1.
- OPPO A60 – CPH2631: Qualcomm Snapdragon 680 4G.

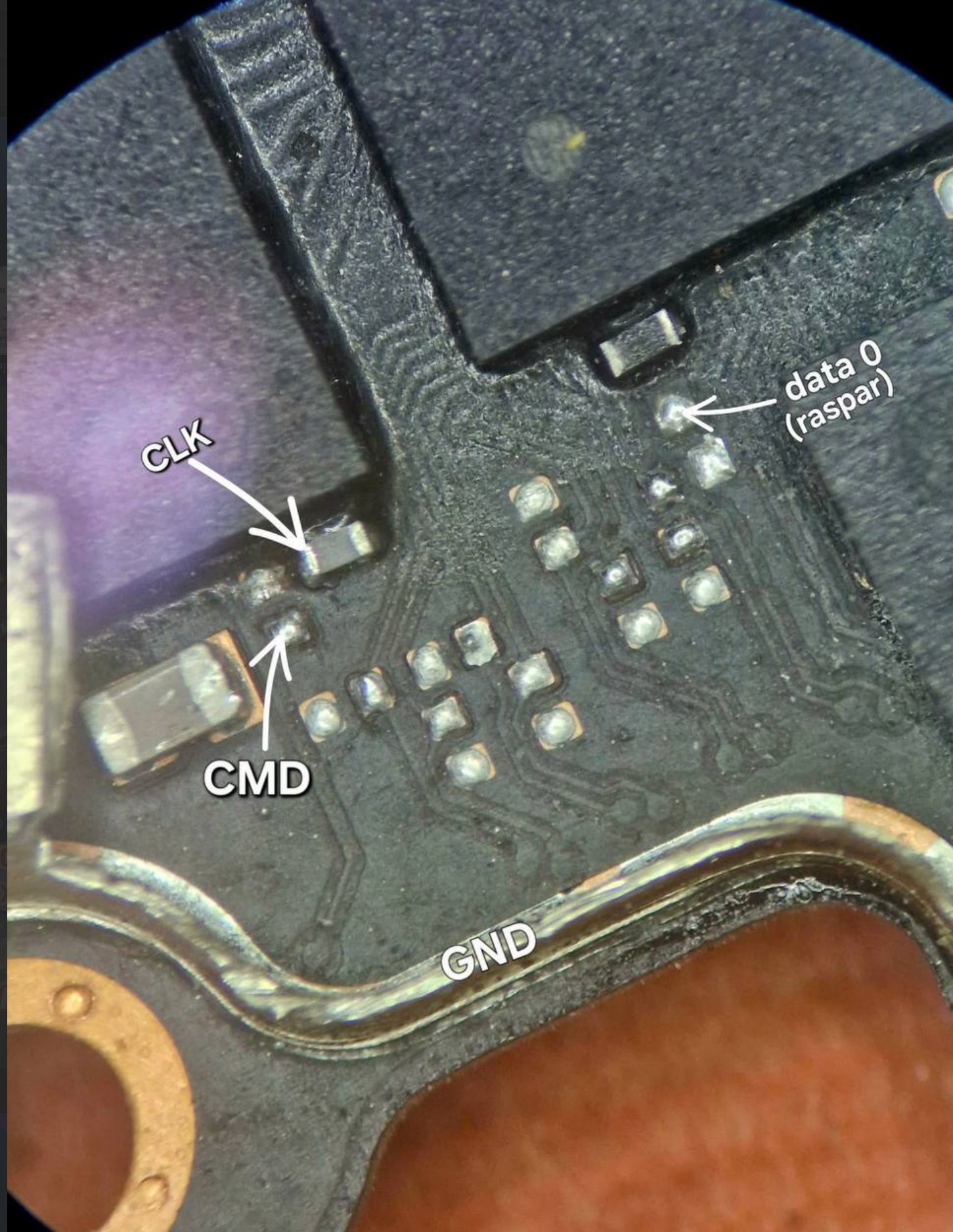

Puntos indicados en la imagen:
- CLK — reloj eMMC.
- CMD — línea de comandos.
- DATA0 — punto raspable de la línea de datos 0.
- GND — blindaje/masa señalado.
⚠️ Confirma siempre el código CPH y la revisión de placa. El punto DATA0 requiere raspado de precisión; verifica continuidad, VCC y VCCQ antes de intervenir y no confundas estas variantes 4G con modelos 5G de nombre similar.
