Motorola Moto G20 XT2128

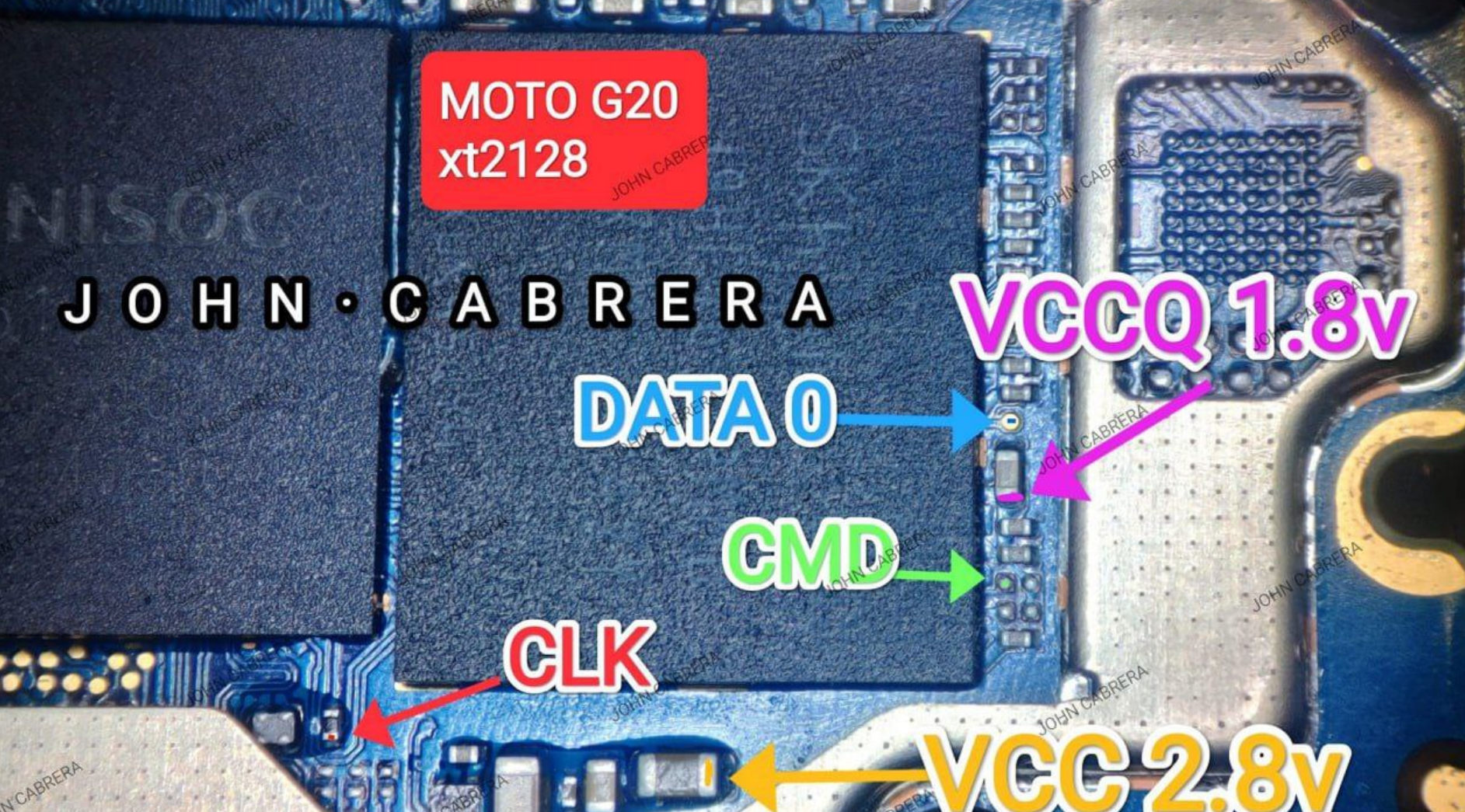

Pinout ISP para la memoria eMMC del Motorola Moto G20, variante XT2128.
Puntos visibles
- DATA0 — línea de datos.
- CMD — línea de comandos.
- CLK — reloj.
- VCCQ 1.8 V — alimentación de interfaz.
- VCC 2.8 V — alimentación principal indicada en la imagen.
⚠️ Verifica GND, continuidad, tensiones y revisión exacta de la placa antes de conectar el programador.
