Honor X7c 4G

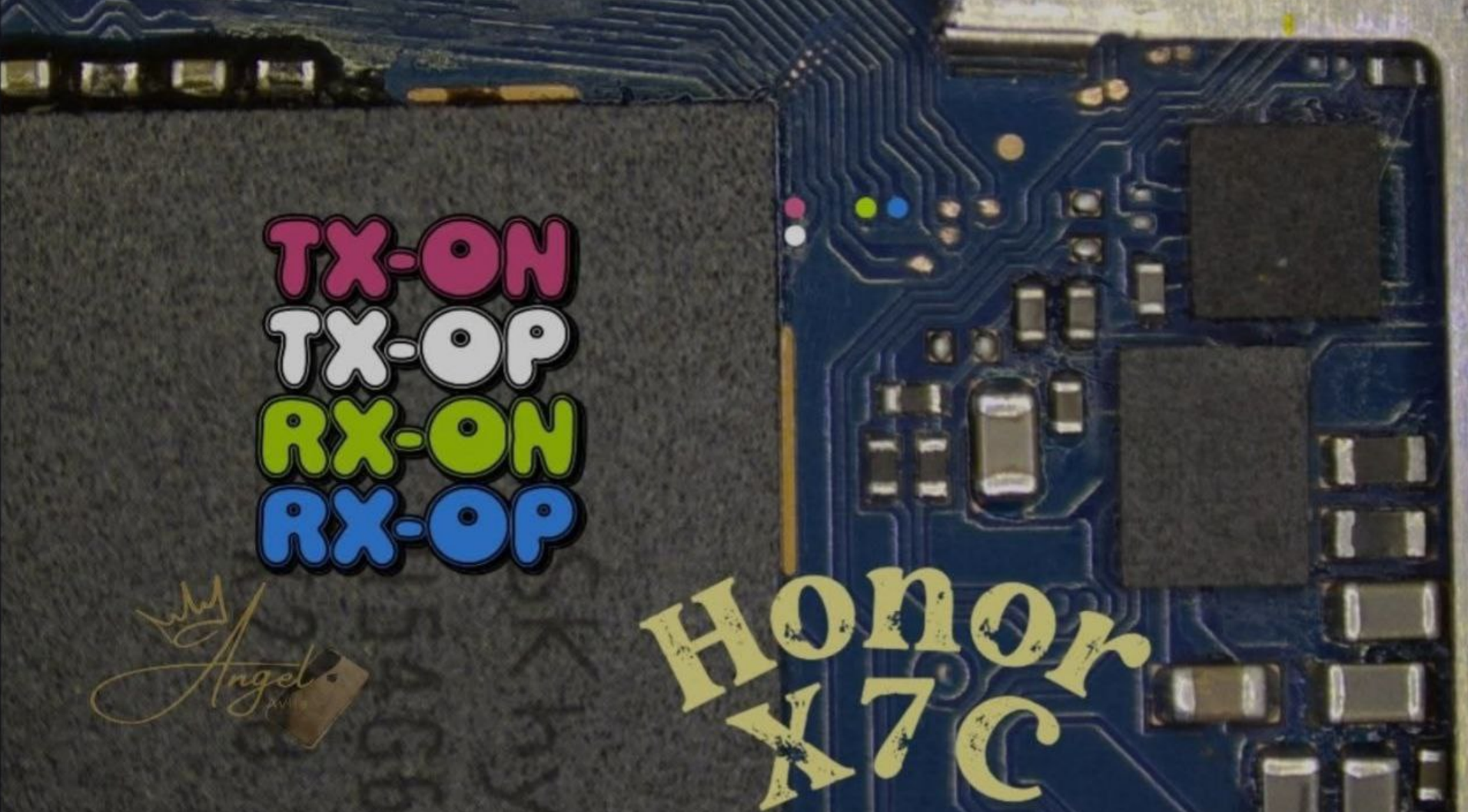

Pinout ISP UFS para Honor X7c 4G, familia de placa ALT-LX1 / ALT-LX2, equipada con Qualcomm Snapdragon 685 (SM6225-AD).
La imagen identifica los cuatro puntos diferenciales de datos UFS junto al almacenamiento:
- TX0N — transmisión negativa.
- TX0P — transmisión positiva.
- RX0N — recepción negativa.
- RX0P — recepción positiva.
⚠️ Este diagrama corresponde al X7c 4G con Snapdragon 685. No debe confundirse con el Honor X7c 5G, que utiliza Snapdragon 4 Gen 2 y una placa diferente. Confirma siempre la referencia exacta y la revisión de PCB antes de perforar, raspar o soldar.
