Qualcomm SM6350

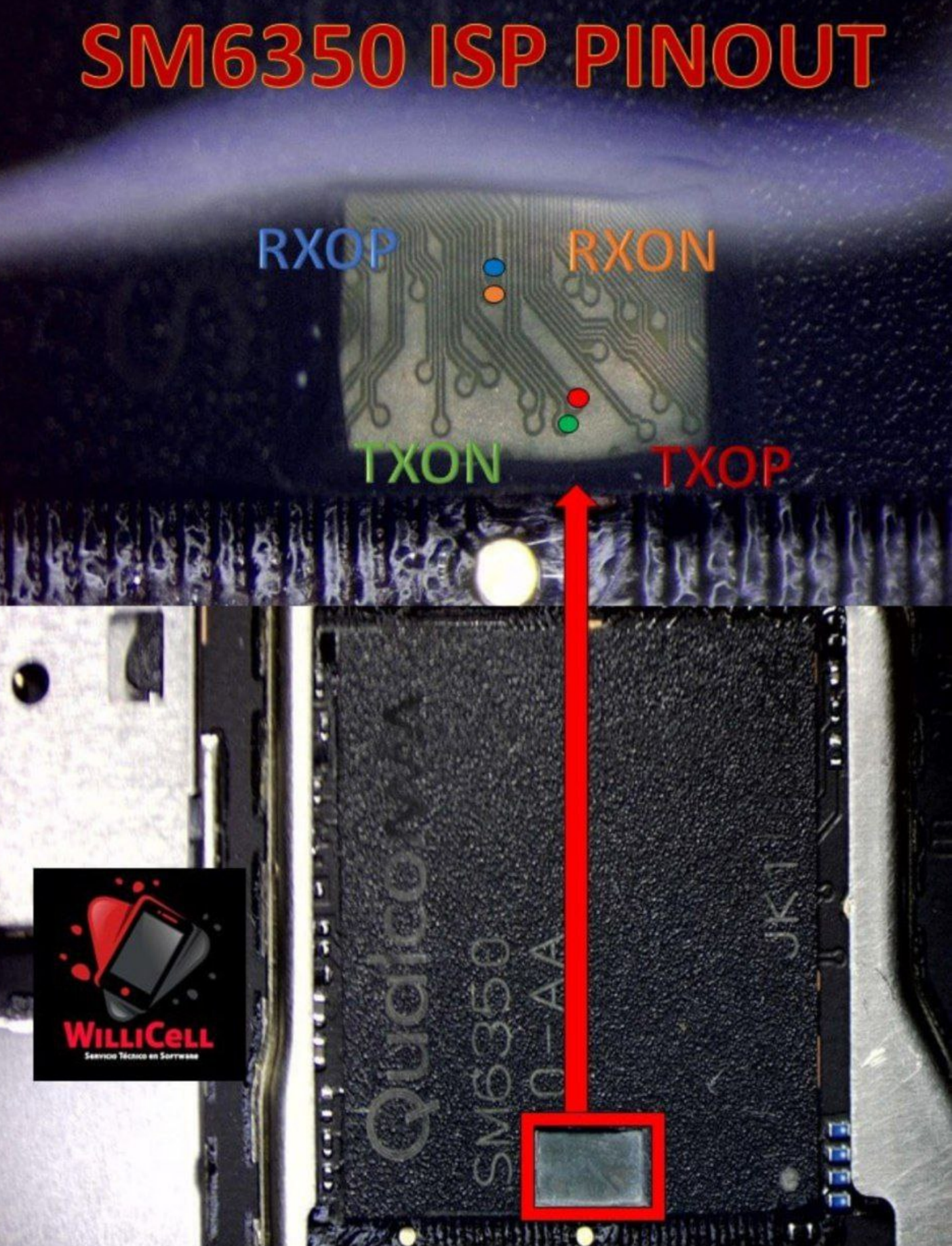

Pinout ISP UFS bajo el CPU Qualcomm SM6350, nombre comercial Snapdragon 690 5G. Qualcomm identifica oficialmente SM6350 como el número de parte de esta plataforma.

Puntos diferenciales mostrados:

  • RX0P y RX0N — recepción UFS.
  • TX0P y TX0N — transmisión UFS.

Modelos conocidos con SM6350

  • OnePlus Nord N10 5G — BE2025, BE2026, BE2028 y BE2029.
  • Sony Xperia 10 III.
  • LG K92 5G.
  • HTC Desire 21 Pro 5G.
  • TCL 20 5G.
  • Sharp AQUOS sense5G.
  • Sharp AQUOS sense6.
  • FFALCON Thunderbird FF1.
  • Hi nova 9z.

⚠️ La ubicación corresponde al escape de pistas bajo el procesador. La coincidencia de CPU no garantiza idéntica orientación física en todos los modelos: confirma revisión, pin 1, RST_N, alimentaciones y GND antes de perforar o soldar.
