HUAWEI Pura 70 Pro Layer 4 UFS Pinout

📱 Ficha Técnica del Dispositivo

Parámetro Detalle
Marca HUAWEI
Modelo Comercial Pura 70 Pro
Código de Placa HL1HQMHF / HBN-AL80
Procesador (SoC) Kirin 9010 (7nm)
Tipo de Memoria UFS 3.1 / UFS 4.0
Técnica de Conexión Raspado de Capa 4 (PCB Layer 4 Drill)
Sistema Operativo / Seguridad HarmonyOS 4.2 / EMUI 14 (Seguridad Alta Huawei ID)
Créditos de Esquema Eloy Gaspar C. & JILANI

📍 Mapa de Pistas en Capa 4 (Layer 4 Traces)

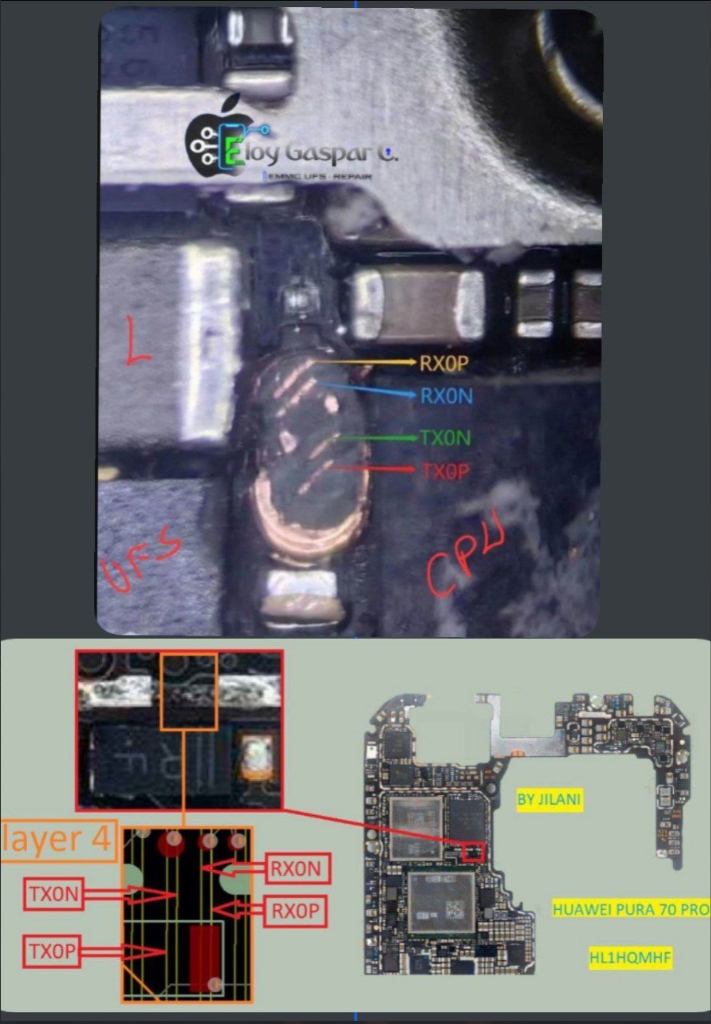

El gráfico microscópico muestra la ubicación exacta del canal de comunicación UFS al raspado de la Capa 4 de la tarjeta madre entre el procesador Kirin 9010 y la memoria UFS:

  • RX0P (Amarillo): UFS Receive Data Positive (Recepción positiva canal 0).
  • RX0N (Azul): UFS Receive Data Negative (Recepción negativa canal 0).
  • TX0N (Verde): UFS Transmit Data Negative (Transmisión negativa canal 0).
  • TX0P (Rojo): UFS Transmit Data Positive (Transmisión positiva canal 0).

🔬 ¿Cuándo utilizar el Raspado de Capa 4 (CPU Drill)?

  1. Eliminación de Cuenta Huawei ID / FRP: Cuando los testpoints USB convencionales están bloqueados por HarmonyOS 4.2.
  2. Reparación de Software / Unbrick: Restauración directa de la tabla GPT UFS en equipos con bootloop.
  3. Extracción Directa de Datos: Para rescate de información cuando la memoria UFS está intacta pero el SoC falla.

⚙️ Cajas y Herramientas Necesarias

  • Programadoras UFS: EasyJTAG Plus, Medusa Pro II, UFI UFS Tool, MiPI Tester, ICFriend UFS.
  • Microscopio: Mínimo 45X a 90X de aumento.
  • Bisturí de Micro-raspado: Hojas #11 o puntas de raspado cerámico 0.1 mm.
  • Alambre de Cobre: Esmaltado ultrafino 0.009 mm / 0.01 mm.
  • Máscara UV y Lámpara: Para fijar los jumpers y evitar cortocircuitos entre capas.

📋 Guía Técnica de Raspado y Soldadura

  1. Localizar la zona de corte usando la imagen de referencia entre el Kirin 9010 y la memoria UFS.
  2. Raspar progresivamente: Capa 1 (máscara), Capas 2-3 (blindajes de tierra), hasta ver el cobre de la Capa 4.
  3. Aplicar flux microscópico y estañar los 4 puntos: RX0P, RX0N, TX0N, TX0P (cautín máx. 340°C).
  4. Soldar jumpers de cobre (máx. 3 cm) y cubrir con máscara UV curada con luz UV por 60 segundos.
  5. Conectar a la box UFS con frecuencia diferencial baja y hacer Detect / Read Chip.

⚠️ Precauciones Críticas:

  • El raspado excesivo puede cortar pistas del CPU o generar cortocircuito entre capas.
  • Utiliza siempre alambres de la misma longitud en las líneas diferenciales RX/TX.
